Насос Насос для горелки Suntec AS V 47 A 7473 4P 0700

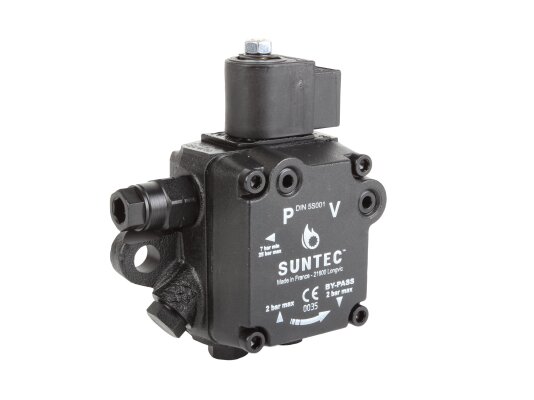

Насос для горелки Suntec AS V 47 A 7473 4P 0700

Насос для горелки Suntec AS V 47 A 7473 4P 0700 предназначен для нагнетания топлива на форсунку котла под давлением от 7 до 14 бар. Конструкция насоса адаптирована для интеграции как в однотрубные, так и двухтрубные топливные системы. Дизельный насос способен работать с жидким топливом вязкостью от 2 до 12 мм²/с при температуре до 60 ºC. Привод насоса осуществляется от электродвигателя, вращающего вал со скоростью 2850 об/мин. Интегрированный электромагнитный клапан обеспечивает мгновенное перекрытие топливоподачи. При использовании насоса в двухтрубных системах монтируется заглушка байпаса для направления избыточного топлива обратно в бак. В однотрубных системах данная заглушка удаляется. Встроенный сетчатый фильтр с размером отверстия 150 мкм задерживает абразивные частицы и примеси, предотвращая износ шестеренчатого механизма. Монтаж насоса осуществляется с использованием втулки диаметром 32 мм. Допускается любая установочная ориентация, кроме положения осью вверх. Электрические компоненты защищены по стандарту IP54.

Насосы Suntec AS используются в составе жидкотопливного оборудования небольшой мощности. Направление вращения вала со стороны вала: A - вращение по часовой стрелке, форсунка справа. Серия насоса AS включает регулировку давления и электромагнитный клапан байпаса. Выход на форсунку имеет резьбу ⅛ дюйма (3.175 мм). Всасывающая и обратная линия имеют резьбу ¼ дюйма NPTF (6.35 мм). Тип модели - одноступенчатая с электромагнитным клапаном. Установка заглушки байпаса P означает, что заглушка байпаса установлена в обратную линию для двухтрубной системы. Конструкция вала - одна полость. Порт манометра и порт вакуумметра имеют резьбу ⅛ дюйма (3.175 мм). Функция клапана - регулировка давления и запирание. Открытая область сетчатого фильтра составляет 6 см². Заводские установки давления - 9 бар. Температура топлива - от 0 до 60 ºC. Давление на входе - 1 бар, давление на выходе - 2 бар. Максимальная скорость вращения - 3600 об/мин. Вращающий момент - 0,1 Н·м. Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт составляет 39 л/ч. Максимальное давление электромагнитного клапана - 25 бар. Напряжение электромагнитного клапана может быть 220-240 В, 110-120 В или 24 В. Потребление электромагнитного клапана - 9 Вт. Вид перекачиваемой жидкости - дизельное топливо, смесь биодизельного топлива B10. Степень защиты - IP54. Диаметр вала - 8 мм.

Вес насоса составляет 1.1 кг. Габариты: 8.9x10x11.5 см. Высота всасывания - макс. 0.45 бар вакуума.
