Насос Насос для горелки Suntec AT3 55 C 9550 4P 0700

Насос для горелки Suntec AT3 55 C 9550 4P 0700

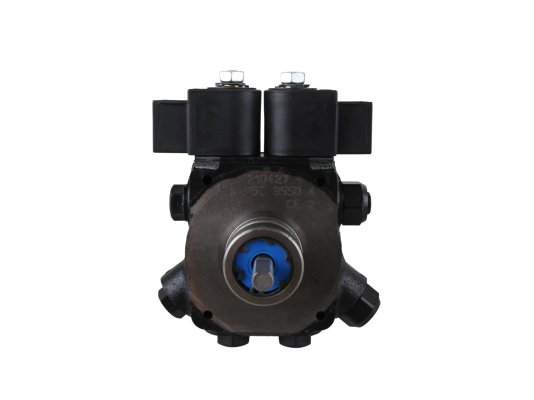

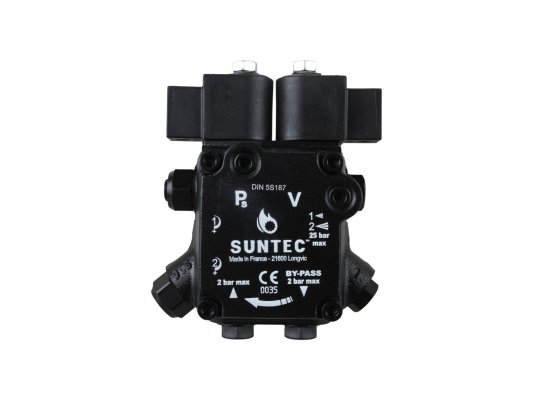

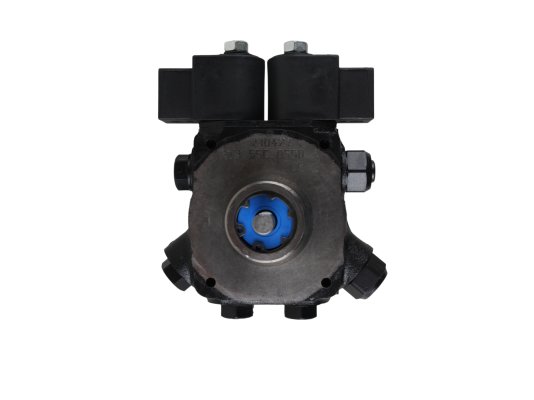

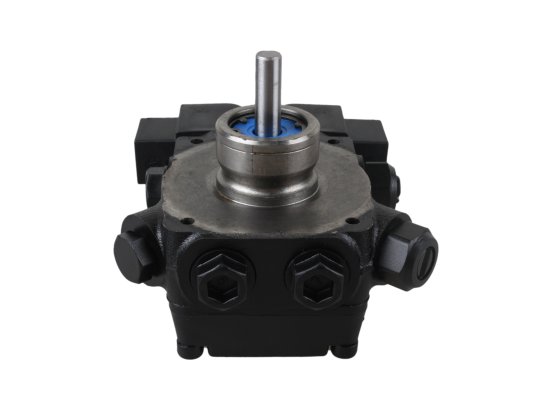

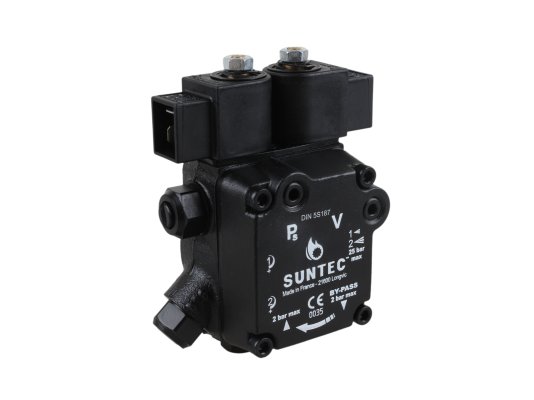

Жидкотопливный насос Suntec AT3 55 C 9550 4P 0700 является двухступенчатой моделью со встроенным электромагнитным клапаном. Он предназначен для работы с дизельным топливом. Направление вращения вала со стороны вала — против часовой стрелки, выход на форсунку расположен слева. Диаметр вала составляет 8 мм. Метод установки — втулочное крепление диаметром 32 мм. Степень защиты насоса — IP54.

Насос имеет два режима работы, что отражено в серии AT3. Диапазон давления на форсунку составляет от 8 до 25 бар. Заводские установки для низкого давления — 9 бар, для высокого давления — 22 бар. Максимальное давление электромагнитного клапана — 25 бар. Напряжение электромагнитного клапана может быть 220-240 В, 110-120 В или 24 В, при потреблении 9 Вт.

Производительность насоса при давлении 11 бар и вязкости 5 сСт составляет 62 л/ч. Производительность для 2-ой ступени при тех же условиях — 47 л/ч. Номинальная скорость вращения вала — 2 850 об/мин, максимальная — 3 600 об/мин. Вращающий момент — 0,1 Н·м.

Высота всасывания составляет максимум 0,45 бар вакуума. Всасывающая и обратная линия имеют резьбу ¼ дюйма NPTF (коническая резьба) — 6,35 мм. Выход на форсунку имеет резьбу ⅛ дюйма — 3,175 мм. Порт манометра и порт вакуумметра также имеют резьбу ⅛ дюйма — 3,175 мм.

Сетчатый фильтр имеет открытую область 6 см² и размер отверстия 150 мкм. Он может быть снят и очищен. Эксплуатационная вязкость топлива должна находиться в диапазоне от 2 до 12 мм²/с. Температура топлива не должна превышать 60 ºC в насосе. Давление на входе и на выходе составляет 2 бар.

Конструкция вала — одна полость. Функция клапана — регулировка давления. Насос может работать в одно- и двухтрубной конфигурации. Заглушка байпаса устанавливается в обратную линию для двухтрубной системы и снимается шестигранником. Вес насоса составляет 1,3 кг, габариты — 8,9x8x11,5 см. Артикул производителя — 1240, альтернативный артикул — 13016437.
