Газовые компенсаторы для защиты трубопроводов и оборудования
Газовые компенсаторы защищают трубопроводы и горелочное оборудование от вибраций и тепловых деформаций. Эти устройства устанавливаются между газовой рампой и горелкой, поглощая механические напряжения при запуске и работе системы.

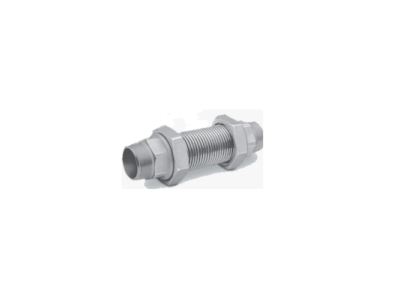

Конструктивно компенсаторы делятся на сильфонные, резьбовые и фланцевые модели. Сильфонные варианты с гофрированной трубкой из нержавеющей стали компенсируют осевые и поперечные смещения. Резьбовые (серия GA) и фланцевые (серия GAF) отличаются способом подключения к трубопроводу.
При монтаже важно избегать скручивания гофрированной части и соблюдать допустимые значения смещений. Компенсаторы устанавливают в любом положении, используя специальные ключи для резьбовых соединений. Для защиты от избыточных нагрузок применяют скользящие опоры.
Выбор конкретной модели зависит от рабочих параметров системы: давления, температуры транспортируемого газа и величины ожидаемых смещений. Правильно подобранный компенсатор предотвращает повреждение трубопроводов и продлевает срок службы горелочного оборудования.
