Регулятор давления газа Giuliani Anello FGD15

Регулятор давления газа Giuliani Anello FGD15

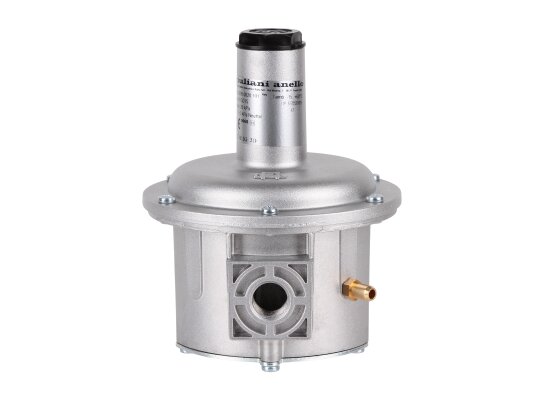

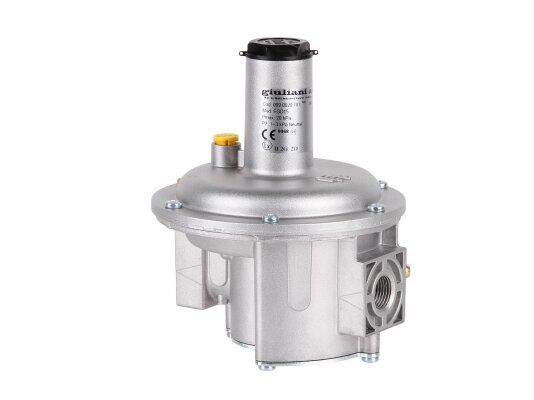

Регулятор давления газа Giuliani Anello FGD15 предназначен для автоматического поддержания заданного выходного давления независимо от колебаний входного давления. Максимальное допустимое давление газа на входе составляет 500 мбар. Диапазон регулировки выходного давления (Р2) находится в пределах от 10 до 30 мбар. Регулятор соответствует евростандарту EN 88-1, исполнение класса А гр. 2. Для соединения с газовой магистралью используются резьбовые отверстия Rp ½". Механическая прочность соответствует стандарту EN 13611. Диапазон рабочих температур окружающей среды составляет от -15 до +60 °C. Монтажная ориентация – горизонтальное расположение мембраны.

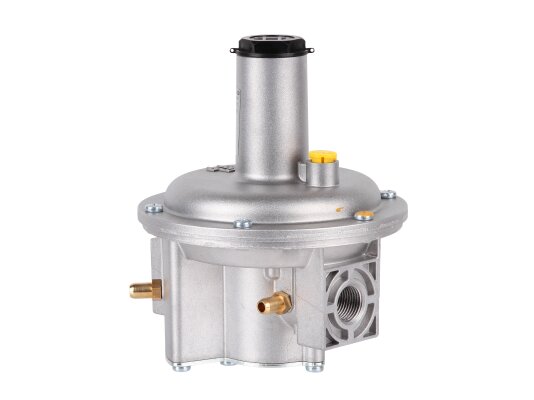

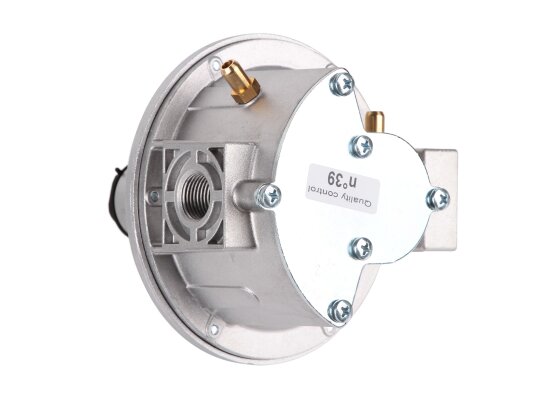

Корпус регулятора выполнен из литого алюминиевого сплава, крышка съемная, также литая. Внутренние детали изготовлены из алюминия, стали, латуни и NBR-каучука, что обеспечивает стойкость к составу газов и коррозии. На входе установлен обслуживаемый газовый фильтр для защиты от механических частиц и примесей. На корпусе предусмотрены измерительные штуцеры. Конструкция включает три мембраны: компенсационную для стабилизации входного давления, рабочую для регулировки и поддержания выходного давления, и предохранительную для дополнительной безопасности. Предохранительная мембрана обеспечивает герметичность газовой линии при повреждении рабочей мембраны, предотвращая утечку газа свыше 70 дм³/ч, и исключает необходимость монтажа отводящего патрубка.

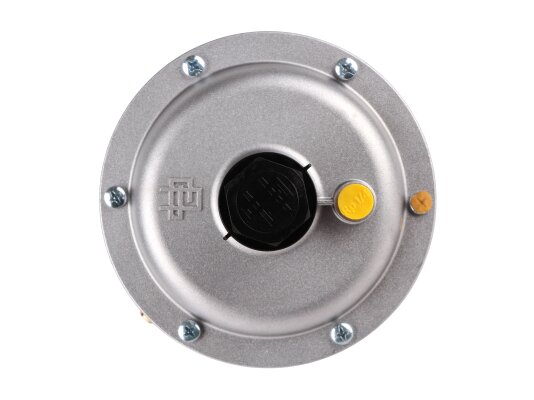

Установка регулятора осуществляется в газопровод с горизонтально расположенной мембраной. Присоединение к трубопроводу производится с помощью резьбовых фланцев. Стрелка на корпусе должна быть направлена к газопотребляющему устройству. Регулировка выходного давления производится с помощью регулировочного винта: вращение по часовой стрелке повышает давление, против часовой стрелки – понижает. Установка и настройка давления должны выполняться квалифицированным персоналом. Регуляторы давления FGD не требуют обслуживания, однако рекомендуется периодическая очистка фильтра от грязи с одновременной заменой прокладки крышки фильтра.
