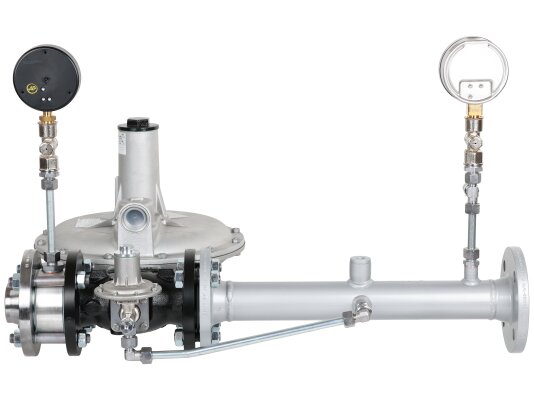

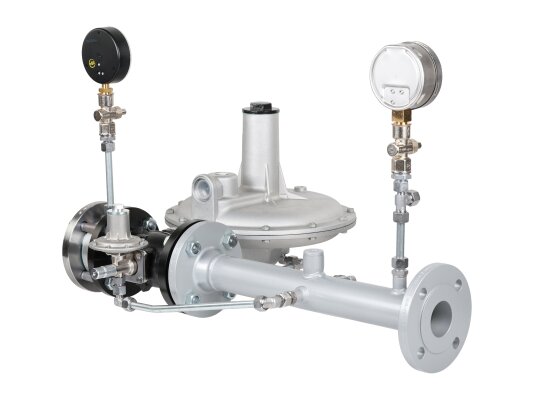

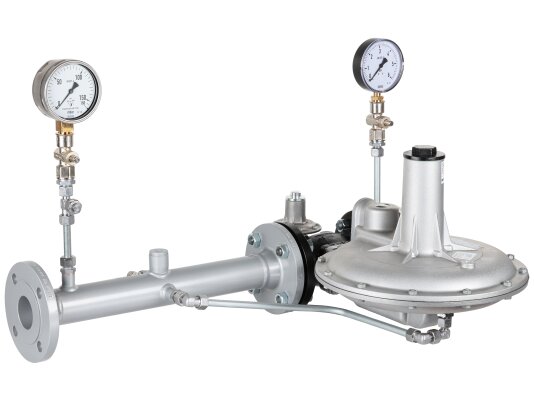

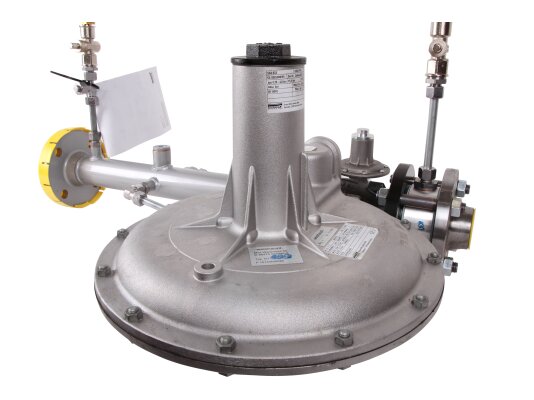

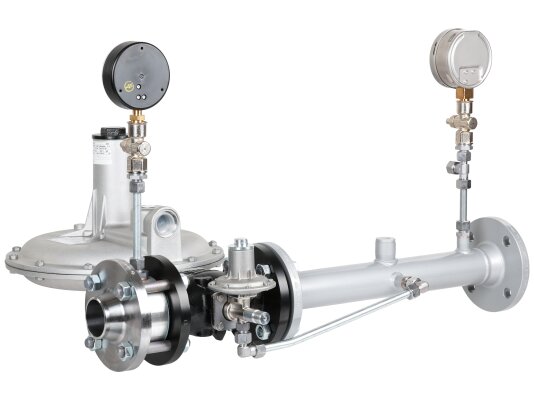

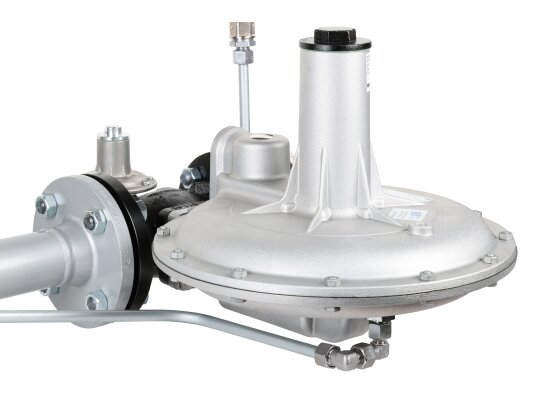

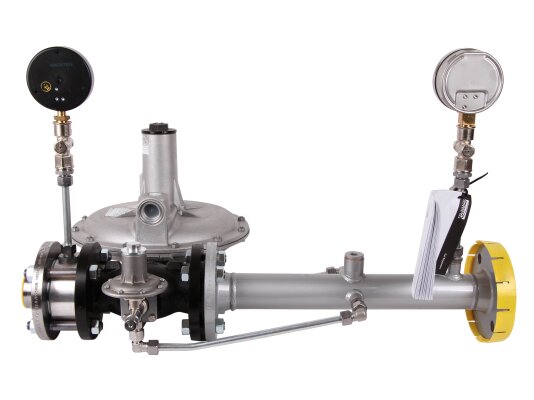

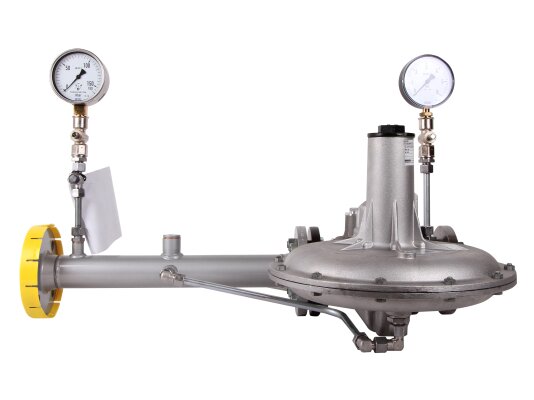

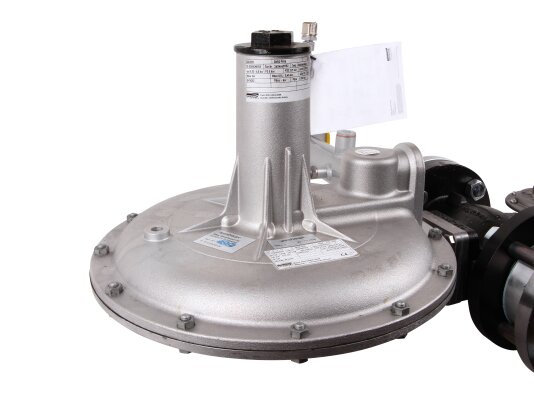

Регулятор давления газа Weishaupt, 15133626520

Регулятор давления газа Weishaupt, 15133626520

Регулятор давления газа Weishaupt, артикул производителя 15133626520, обеспечивает поддержание постоянного выходного давления при изменяющемся входном давлении и расходе газа в установленных пределах. При превышении входного давления допустимой границы или отсутствии расхода газа регулятор герметично перекрывает поток. Устройство адаптировано к быстрым изменениям нагрузки горелки, обеспечивая моментальное срабатывание.

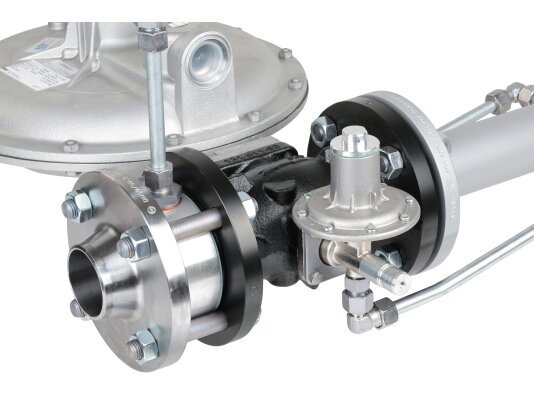

Регулятор оснащен предохранительно-запорным клапаном (ПЗК), который служит защитой от избыточного давления и чрезмерно высокого расхода. При превышении фактического давления заданного значения ПЗК блокирует поток. В рабочем состоянии ПЗК открыт. Срабатывание ПЗК требует ручной разблокировки. Заслонка, вулканизированная синтетическим каучуком, приводится в действие поворотной пружиной и фиксируется расклинивающим механизмом. При достижении установленного значения давления пружина воздействует на заслонку, освобождая ее от фиксации и вызывая закрытие. Поток газа прижимает заслонку к седлу клапана, обеспечивая герметичную отсечку. Для настройки точки срабатывания ПЗК используется регулировочный винт. Диапазон настройки сбросного клапана составляет от 200 до 4 000 мбар. Настройка ПЗК по понижению находится в диапазоне от 70 до 140 мбар.

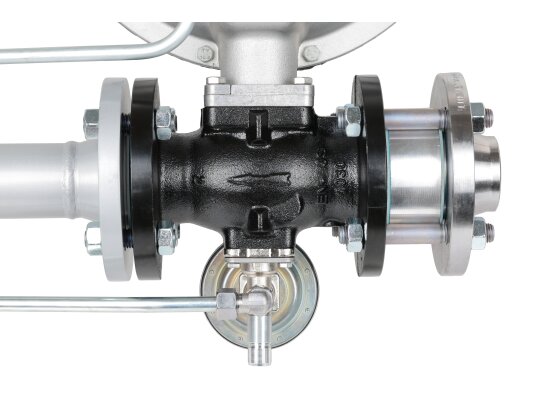

Максимальное избыточное давление составляет 210 мбар. Диапазон выходного давления находится в пределах от 70 до 140 мбар. Максимальное давление газа на входе – 5 000 мбар. Вес устройства – 10 кг. Регулятор устанавливается в трубопровод таким образом, чтобы стрелка на корпусе указывала направление потока газа. Монтаж осуществляется в горизонтальный газопровод с пружиной, направленной вертикально вверх. Регулятор не требует специального обслуживания в процессе эксплуатации и подлежит визуальному осмотру в рамках ежегодного технического обслуживания газовой установки.
