Реле давления Baltur — ключевой элемент системы управления котлом и горелкой: устройство отслеживает давление воздуха, газа или воды, подает сигнал автоматике и предотвращает работу оборудования вне допустимых режимов. Применяется в установках серии Tesis, теплогенераторах, системах вентиляции и дымоудаления, а также в контуре отопления с насосным оборудованием.
Реле давления Baltur: что это и где используется
Под названием «реле давления» часто подразумевают прессостат воздуха, газовый переключатель давления и гидрореле воды. В линейке встречаются модели для контроля разрежения в канале вентилятора, избыточного давления газа на подаче к горелке и порогов включения по давлению теплоносителя. Устройства совместимы с автоматикой котлов и горелок Baltur, в том числе Tesis.
Типы и примеры моделей

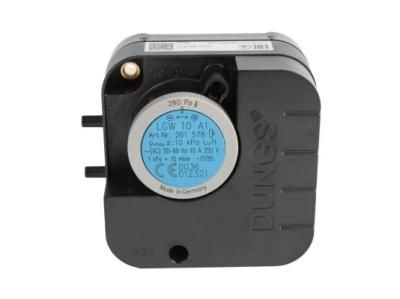

Для дифференциального давления воздуха применяют прессостаты с тонкой настройкой (например, LGW 10 A1, артикул 0005040066). Для контроля избыточного давления газа — газовые реле серии GW (например, GW 150 A6). Для гидравлической части встречаются реле воды Mater XP602 (артикул 25419), отвечающие за запуск/останов насоса и защиту от «сухого хода».
Ключевые параметры и настройка
При выборе смотрят на среду (воздух, газ, вода), диапазон срабатывания и способ подключения. Для воздуха важны минимальные пороги в паскалях и стабильность на установке 195/180 Па. Для газа учитывают верхний предел до 150 мбар и класс защиты корпуса, обычно IP54. Для воды востребован диапазон 0,5–10 бар, устойчивость к температуре и качество контактной группы.
| Модель/тип | Среда | Диапазон срабатывания | Назначение | Примечание |
|---|---|---|---|---|
| LGW 10 A1 (0005040066) | Воздух | 0,1–10 мбар | Прессостат разрежения | Настройка 195/180 Па для котлов Tesis |
| GW 150 A6 | Газ | до 150 мбар | Контроль избыточного давления | Для горелок и газовых линий |
| Mater XP602 (25419) | Вода | 0,5–10 бар | Порог включения насоса/защита | Совместимость с моделями Baltur Tesis |
Как выбрать реле для вашего котла
Подбор начинается с технического задания и паспорта оборудования. Ниже — краткие ориентиры, помогающие избежать ошибок при замене или модернизации.
- Определите среду контроля: воздух (прессостат), газ или вода.
- Сверьте диапазон срабатывания с требованиями автоматики и паспорта котла.
- Уточните тип контакта, электрические параметры и разъемы.
- Проверьте класс защиты (например, IP54) и рабочую температуру.
- Сопоставьте монтажные размеры, положение штуцеров и резьбу.
- Сверьте артикул и совместимость с серией Tesis и конкретной горелкой.
Монтаж и диагностика
При установке прессостата воздуха важно обеспечить герметичность импульсных трубок и корректное подключение к штуцерам «+»/«–». Газовые реле монтируют на прямолинейных участках с учетом направления потока. Гидрореле размещают на подающей линии перед насосом. Диагностика включает проверку факта срабатывания при пуске вентилятора, контроль порога по диффманометру и осмотр мембраны.
Покупка и эксплуатация
Чтобы купить подходящее реле давления для котлов Baltur, ориентируйтесь на артикул и параметры, указанные в документации. Оригинальные компоненты упрощают монтаж и калибровку, обеспечивают корректную работу автоматики и стабильную защиту оборудования в течение всего срока службы.
