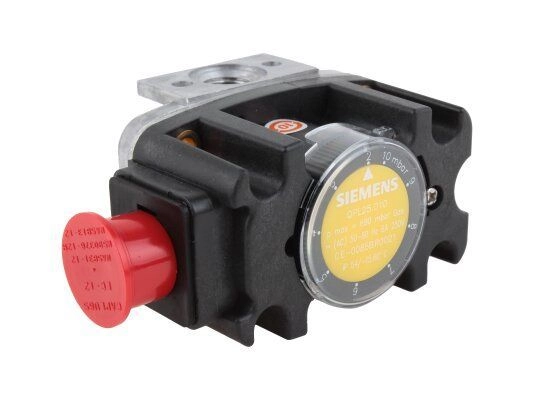

Реле давления Siemens QPL15.010 S55722-S107-A100

Реле давления Siemens QPL15.010 S55722-S107-A100

Реле давления Siemens QPL15.010 предназначено для контроля дифференциального давления воздуха и газов в системах с рабочим давлением до 690 мбар. Оно используется в газовых горелках, газовых рамах и других устройствах, потребляющих газ.

Конструкция и особенности устройства

• Корпус и детали реле выполнены из материалов, устойчивых к воздействию рабочей среды, а также к коррозии и внешним повреждениям. Для корпуса использован пластик, основание выполнено из алюминия.
• Датчик рассчитан на работу в температурном диапазоне от -20 до +60 C. Важно избегать попадания конденсата, льда или воды в корпус устройства.
• Реле защищено от пыли и влаги в соответствии с классом IP 54. Оно не предназначено для использования в условиях повышенной взрыво- или пожароопасности.

Принцип работы и параметры

Реле срабатывает, когда давление выходит за пределы заданной точки переключения. Регулировка датчика возможна в диапазоне от 2 до 10 мбар с дифференциалом переключения 0,5 мбар.

Монтаж и настройка

• Регулировка устройства осуществляется с помощью регулятора, доступ к которому осуществляется после снятия крышки. Изменение давления происходит при вращении ручки по часовой или против часовой стрелки.
• Датчик можно монтировать как в горизонтальном, так и в вертикальном положении, но не в перевернутом. Для подключения используется уплотнительное кольцо.

Реле прошло необходимые тесты и калибровку на заводе.
