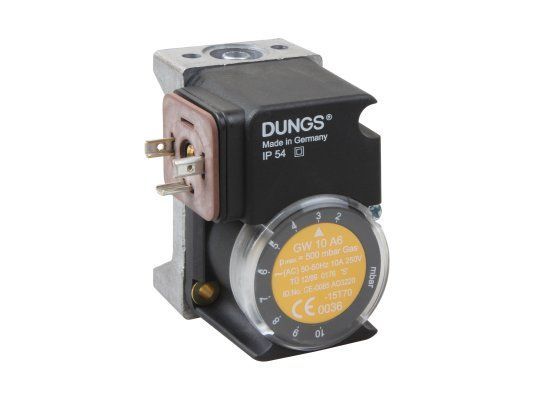

Реле давления Elco GW 10 A6

Реле давления Elco GW 10 A6, арт. 63172690, предназначено для газового оборудования, работающего при давлении 500 мбар. Оно используется для контроля разряженного и избыточного давления, обеспечивая точную работу благодаря надежной системе переключения. Реле соответствует стандарту EN 1854 и применяется для работы с воздухом и нейтральными газами.

Устройство собрано в компактном корпусе, состоящем из алюминиевого литого основания и верхней части из ударопрочного полимера. Компактные размеры позволяют легко установить реле в требуемом месте. Встроенные компоненты защищены от механических повреждений, пыли и влаги, соответствуя стандарту IP 54. Контакты переключателя выполнены из серебра, а микропереключатель – из полиамида. Чувствительная мембрана сделана из бутадиен-нитрильного каучука.

Для настройки давления используется дисковый регулятор с цифровой разметкой в диапазоне 2-10 мбар, а срабатывание происходит в пределах 0-1,5 мбар. Замеры проводятся через встроенный штуцер. Реле монтируется с помощью резьбового соединения Rp 1/4, а электрическое подключение осуществляется через DIN-штекер. Оно функционирует при температурах от -15 до +70 C.

Датчик работает по принципу переключателя, замыкая или размыкая контакты в зависимости от давления, передавая сигнал на автоматику котла.

Преимущества:

• Точное переключение в соответствии с настройками;
• Пыле- и влагозащищенный корпус;
• Простота настройки;
• Надежность в широком температурном диапазоне;
• Компактные размеры.

Монтаж устройства возможен в горизонтальном, вертикальном или промежуточном положении. При вертикальной установке давление срабатывания будет соответствовать настройкам шкалы. В других положениях переключатель реагирует на давление выше или ниже установленного значения.
