Реле давления FBR DL 5A-3Z

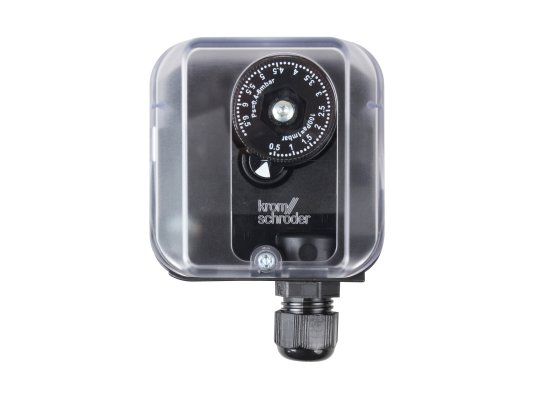

Реле давления FBR DL 5A-3Z 172107_3

Реле давления FBR DL 5A-3Z представляет собой устройство для контроля нагнетательного и дифференцированного давления, а также для точного переключения контактов. Оно применяется в промышленных топочных агрегатах, где давление среды не превышает 600 мбар. Датчик способен реагировать на минимальные перепады давления, а точка срабатывания настраивается вращением регулировочного диска, оснащенного шкалой.

Основные особенности реле включают компактный корпус, в котором установлен мембранный датчик. Для его изготовления использованы материалы с низкой газопроницаемостью. Корпус сделан из пластика, армированного стекловолокном, а мембрана выполнена из синтетического каучука NBR. Устройство стабильно функционирует при температурных колебаниях от -20 до +80 C.

Электрические контакты защищены от пыли и влаги по стандарту IP 54. Важно, чтобы на корпус не попадала влага и не образовывался конденсат. Контрольная лампа на приборе указывает статус переключения.

Датчик может быть установлен в вертикальном, горизонтальном положении, а также внешней стороной вниз. В вертикальной ориентации точка переключения соответствует значению на шкале. Монтаж производится с использованием винтов, кронштейна и других крепежных элементов.

Применение данного реле заключается в системах автоматизации газового оборудования, где оно используется для управления воздушными или противопожарными затворами, а также для контроля работы вентиляторов.
