Сервоприводы Riello SQM устанавливаются на горелки и заслонки в системах отопления и технологического нагрева, обеспечивая точное позиционирование воздуха и газа для стабильного горения и экономичного расхода топлива. Это электроприводы серии SQM (часто встречается обозначение Siemens SQM), совместимые с широким рядом горелок Riello.
Назначение и совместимость
Приводы SQM применяются для управления воздушными и газовыми заслонками в горелках различной мощности: от коммерческих котельных до промышленных агрегатов. Благодаря унифицированным посадочным размерам и стандартным интерфейсам обратной связи они подходят для модернизации существующих установок и ремонта. На практике модели SQM10.16102, SQM10.16502, SQM33.418A9, SQM33.519A9 и SQM48.497A9 встречаются в комплектациях горелок Riello разных серий.
Сервоприводы Riello SQM: ключевые особенности
Конструкция рассчитана на циклическую работу, точное доворотное позиционирование и синхронное ведение каналов топлива и воздуха. Важные характеристики при выборе: крутящий момент, угол и время поворота, тип сигнала позиционирования (потенциометр, 4–20 мА или ступенчатое управление), питание и класс защиты. Для корректного подбора ориентируйтесь на паспорт горелки и требования автоматики горения.
Как выбрать привод для заслонок горелки
- Крутящий момент: с запасом относительно момента на валу заслонки.
- Угол и время поворота: соответствие алгоритму розжига, продувки и модуляции.
- Сигналы: совместимость с контроллером (позиционер, аналоговый/дискретный вход).
- Питание: 24 В или 230 В в зависимости от схемы шкафа управления.
- Класс защиты и температура: условия котельной, пыль, влажность.
- Механика: тип вала, муфта, ориентация монтажа, ограничительные кулачки.
Краткие характеристики популярных артикулов
| Модель | Питание | Угол/время | Крутящий момент | Применение |
|---|---|---|---|---|

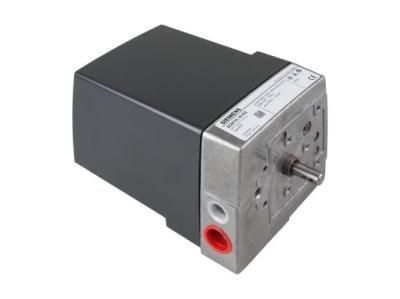

| SQM10.16102 | 24 В AC | 90° / 15–30 с | до 15 Н·м | Воздушная заслонка компактных/средних горелок |

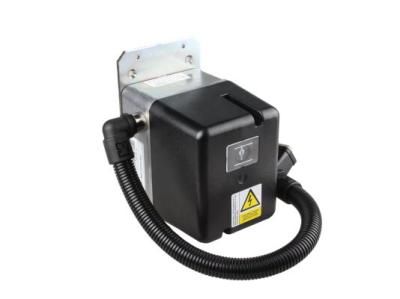

| SQM10.16502 | 24 В AC | 90° / 15–30 с | до 15 Н·м | Регулирование воздуха и продувка камеры сгорания |

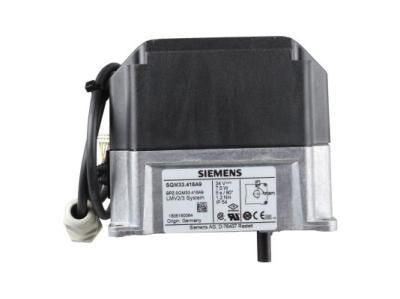

| SQM33.418A9 | 230 В AC | 90° / 8–15 с | до 35 Н·м | Газовая заслонка в промышленных установках |

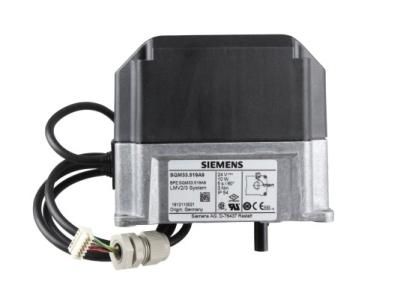

| SQM33.519A9 | 230 В AC | 90° / 15–30 с | до 35 Н·м | Позиционирование воздуха/газа с внешним позиционером |
| SQM48.497A9 | 230 В AC | 90° / 10–30 с | до 60 Н·м | Синхронное ведение каналов на мощных горелках |
Параметры могут отличаться в зависимости от исполнения; для точной спецификации ориентируйтесь на шильдик и техническую документацию горелки. В ряде проектов применяются и другие артикула, например 40.295A20, подбираемые как взаимозаменяемые в конкретной схеме.
Монтаж и настройка
Перед установкой проверьте соответствие момента и угла, выставьте механические упоры и кулачки концевых переключателей, затем произведите связку с валом заслонки без перекосов. После подключения выполните калибровку нулевой и максимальной позиций, задайте характер работы (одно- или многопозиционный режим), протестируйте циклы розжига и продувки. Корректная синхронизация каналов воздуха и газа снижает выбросы и стабилизирует пламя.
Как купить и получить консультацию
Вы можете купить сервоприводы серии Riello SQM для замены или модернизации, указав артикул и параметры действующего привода. Поможем сверить совместимость с автоматикой горения и подобрать крепеж, муфту и позиционер. Доступна поставка по России, упаковка для транспортировки и документы для ввода в эксплуатацию.
