Топочный автомат Resideo TF 834.3 rev.A

Топочный автомат Resideo TF 834.3 rev.A

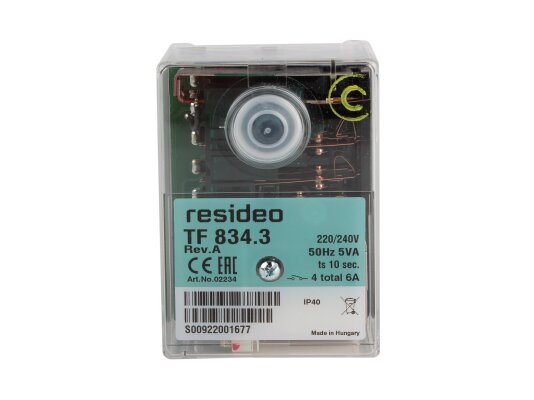

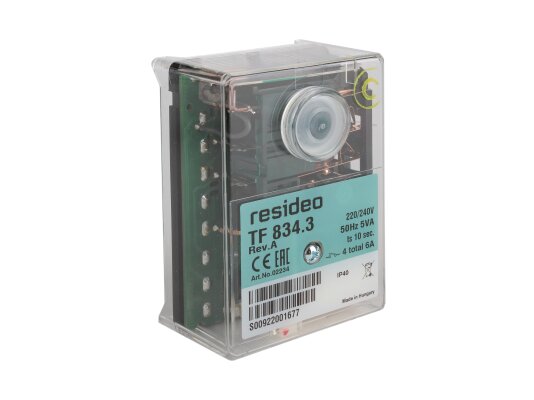

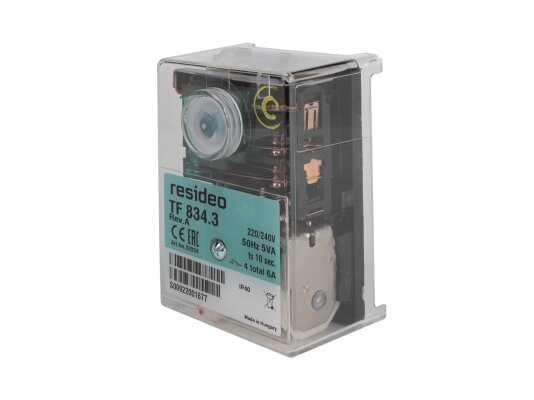

Топочный автомат Resideo TF 834.3 rev.A сертифицирован по нормам EN230. Предназначен для автоматизации розжига и безопасной эксплуатации одноступенчатой или двухступенчатой жидкотопливной горелки с подогревателем или без, в повторно-кратковременном режиме и с расходом топлива до 30 кг/ч. Устройство останавливает подачу топлива при сбоях в сети или других неисправностях. Выход из состояния безопасного отключения осуществляется с помощью кнопки сброса на передней панели. Контроль горения пламени осуществляется с помощью фоторезистивного датчика MZ 770 S, инфракрасного детектора IRD 1010.1 или ультрафиолетового датчика UVD 970. Модель предназначена для оснащения горелок с 1 или 2-ступенчатым регулированием и наддувом. Предусмотрен прерывистый режим работы с контролируемым перезапуском не реже 1 раза в 24 часа. Функция самодиагностики обнаруживает неполадки. Питание осуществляется от электросети 230 В с допустимым отклонением -15, +10%. Энергонезависимая блокировка сбрасывается ручным нажатием на кнопку. Устройство отслеживания недостаточности напряжения обеспечивает защитное отключение при напряжении менее 160 В. Точная цифровая обработка сигналов осуществляется микропроцессором, обеспечивая стабильную работу вне зависимости от перепадов напряжения и внешней среды. Предусмотрена защита от останова в результате падения температуры топлива. Корпус выполнен из жаростойкого, ударопрочного пластика. Уровень пылевлагозащиты компонентов соответствует классу IP40. Крепление на цоколь точное и надежное. Встроенный предохранитель обеспечивает защиту от короткого замыкания. Монтаж и подключение простые, электропроводка гибкая. Цоколь в комплектацию не входит. Диапазон рабочих температур составляет от 0 до +60 °C. Топочные автоматы TF 834 взаимозаменяемы с TF 734. При эксплуатации недопустимо образование льда, воздействие влаги и образование конденсата.

Вес устройства составляет 0.25 кг, габариты - 4.3x6x8.6 см. Режим работы - прерывистый. В качестве датчика пламени может использоваться инфракрасный, ультрафиолетовый или фоторезистивный датчик желтого пламени. Способ сжигания - наддувные. Время предварительной вентиляции (tv/tp) составляет 12 с. Вид топлива - жидкотопливные. Рабочая температура окружающей среды - от 0 до 60 °C. Степень защиты - IP40. Электропитание - 220 В. Исполнение горелки - одноступенчатая или двухступенчатая. Предохранительное время (ts) - 10 с. Время перед поджигом (tvz) - 12 с.
