Топочный автомат Siemens LME22.131C2

Топочный автомат Siemens LME22.131C2

Топочный автомат Siemens LME22.131C2 предназначен для управления функциями одноступенчатых или двухступенчатых газовых и комбинированных горелок небольшой мощности с повторно-кратковременным циклом работы. Прибор поддерживает подключение устройства дистанционного перезапуска и оптического интерфейса OCI400 для упрощения считывания настроек, определения текущего состояния, диагностики и управления автоматикой. На лицевой панели расположена разблокировочная кнопка со встроенным трёхцветным индикатором, информирующим о состоянии работы и неполадках.

Автомат предназначен для горелок с системой управления исполнительным механизмом и предусматривает периодическую работу с обязательным перезапуском каждые 24 часа. Питание осуществляется от сети 220 В с допустимыми отклонениями от -10% до +15%. Устройство отслеживает сетевые параметры для защитного отключения в случае отклонений. Встроенный микропроцессор обеспечивает точную последовательность команд. Контроль пламени осуществляется электродом ионизации или датчиком QRA с блоком AGQ3..A27. Предусмотрено нерегулируемое отключение при отказах по истечении безопасного времени, мгновенное срабатывание и закрытие топливных клапанов в случае сбоев, а также возможность подключения кнопки удаленного сброса. Степень защиты от пыли составляет IP40 при условии правильного монтажа. Автомат контролирует давление воздуха при запуске и работе горелки. Встроенная лампа со световой индикацией информирует о работе и сбоях. Предусмотрен разъем для подключения оптического интерфейса. Допустимые температуры эксплуатации находятся в диапазоне от -20 до 60 °C. Размещение допускается в любом положении, с учетом обеспечения просмотра индикатора и доступа к кнопке. В комплекте поставляются кабели для электроподключения. Рабочий ресурс составляет не менее 250000 запусков.

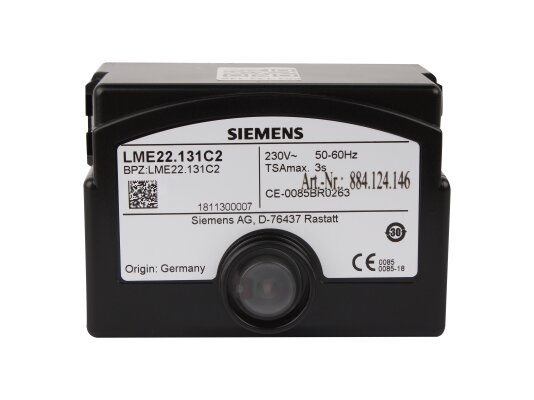

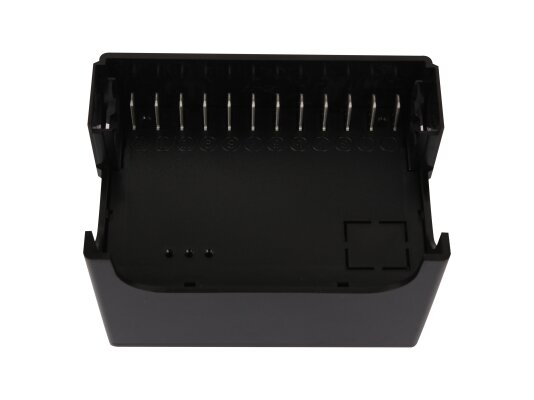

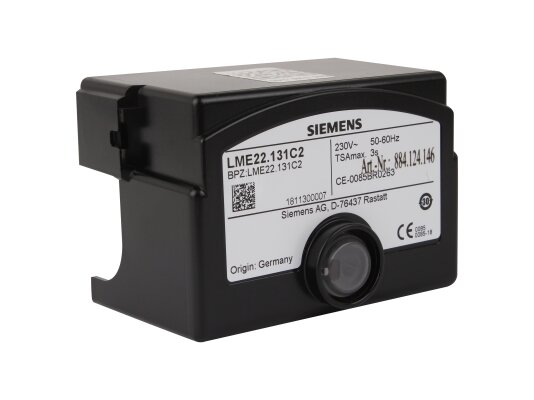

Микропроцессор, усилитель сигнала пламени для контроля ионизации и электрические компоненты защищены компактным, прочным корпусом из огнестойкого пластика, который крепится к цоколю. На передней панели размещена кнопка сброса блокировки с трехцветной лампой и индикатором состояний. Предусмотрен разъем для подключения адаптера интерфейса OCI400 либо удаленной кнопки сброса блокировки. Менеджер горения LME произведен по габаритам моделей типа LGB и LMG. Поставляется без датчика контроля пламени и цоколя.

Технические характеристики: Вес 0.16 кг. Режим работы прерывистый. Комплект кабелей для подключения имеется. Способ сжигания наддувные. Время предварительной вентиляции (tv/tp) составляет 7 с. Вид топлива газовое, комбинированное. Рабочая температура окружающей среды от -20 до 60 °C. Степень защиты IP40. Электропитание 220 В. Время ожидания (tw) 2,5 с. Предохранительное время (ts) 3 с. Время перед поджигом (tvz) 3 с. Время после поджига (tn) 2 с.
