Трансформаторы розжига Brahma TD применяются в газовых и жидкотопливных горелках для формирования стабильной высоковольтной искры на электродах. Эти электронные модули поджига обеспечивают уверенный старт котлов и промышленных теплогенераторов при соблюдении требований по подключению и режимам работы.
Назначение и область применения
Серия TD рассчитана на работу в бытовых, коммерческих и промышленных установках: от настенных котлов до мощных горелок тепловых агрегатов. Трансформатор розжига подает короткий высоковольтный импульс на один или два электрода, зажигая топливно-воздушную смесь, и совместим с большинством автоматик управления горением.
Трансформаторы розжига Brahma TD: особенности
Электронная схема преобразует входное питание (обычно 230 В, 50 Гц) в импульсы до 12–15 кВ при токе искры порядка 20–30 мА. В линейке встречаются модели с одним и двумя выходами, версии для периодического режима (ED 50%) и модификации, рассчитанные на продолжительные циклы. Компактные габариты и штекерные разъемы упрощают интеграцию в корпус горелки.
Сравнение популярных модификаций
| Модификация | Выход | Ток искры | Рабочий цикл (ED) | Питание | Исполнение |
|---|---|---|---|---|---|

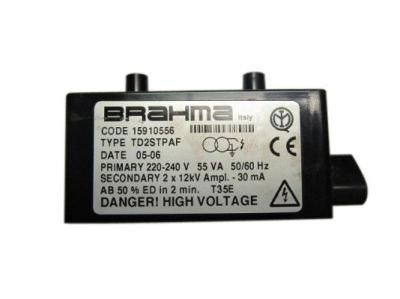

| TD 1STPAF | 1× до 15 кВ | ≈30 мА | до 50% | 230 В, 50 Гц | Компактный, электронный |

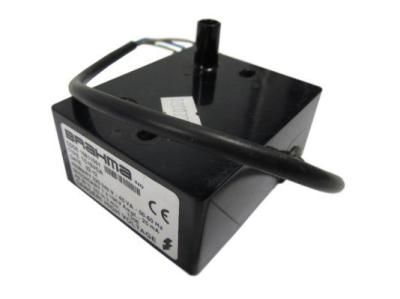

| TD 2STPAF | 2× до 15 кВ | ≈30 мА | до 50% | 230 В, 50 Гц | Два HV-выхода |
| TD 1STCSF | 1× до 15 кВ | ≈25–30 мА | до 50% | 230 В, 50 Гц | Энергоэффективный |

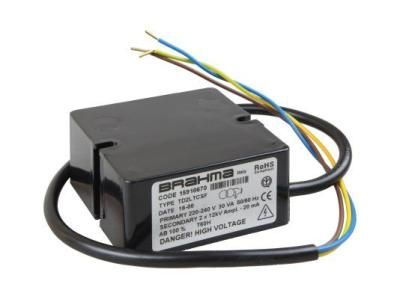

| TD 2LTCSF | 2× до 12–15 кВ | ≈25–30 мА | до 50% | 230 В, 50 Гц | Для двух электродов |
Как выбрать модель
Подбор трансформатора поджига выполняют по требованиям конкретной горелки и автоматики управления. Сверьте технический паспорт оборудования и артикул оригинальной запчасти, учитывайте конфигурацию электродов и условия монтажа внутри корпуса.
- Тип горелки и топлива: газ/жидкое, число электродов (1 или 2).
- Необходимое выходное напряжение и ток искры.
- Рабочий цикл (ED) и режимы работы по заданию контроллера.
- Габариты, расположение креплений, длина и тип HV-кабелей.
- Степень защиты, помехоподавление (EMC), тип штекерных разъемов.
Совместимость и монтаж
При замене соблюдайте полярность и зазоры между электродами, используйте экранированные кабели рекомендованной длины, надежно заземляйте корпус. Подключение выполняют к клеммам автоматики розжига с учетом временных диаграмм и ED, чтобы исключить перегрев.
Заказ и доставка
В интернет-магазине доступен ассортимент трансформаторов розжига серии TD (включая 1STPAF, 2STPAF, 1STCSF, 2LTCSF) с оригинальными артикулами для точной идентификации. Можно оформить заказ со склада, выбрать самовывоз или доставку по России, получить гарантийные условия и консультацию по подбору и совместимости с вашей горелкой.
