Трансформаторы розжига Danfoss EBI — электронные устройства, формирующие высоковольтную искру для запуска газовых и дизельных горелок в отопительных котлах, тепловых пушках и промышленном оборудовании. Они обеспечивают стабильное воспламенение смеси и корректную работу автоматики котла.
Что такое трансформатор розжига и где применяется
Трансформатор поджига преобразует сетевое напряжение в импульсы 12–15 кВ и подает их на электроды горелки. Искровой разряд между электродом и корпусом камеры сгорания инициирует пламя. Применение охватывает бытовые и коммерческие котлы, теплогенераторы, а также горелки на газе и жидком топливе.
Трансформаторы розжига Danfoss EBI — основные особенности
Серия EBI известна компактным исполнением, штекерными разъемами питания и высоковольтных кабелей, а также сниженным уровнем электромагнитных помех. Устройства рассчитаны на цикличный режим работы (типичный ED 33%), совместимы с автоматикой розжига и соответствуют требованиям EN 55014-1/EN 55014-2, а также экологическим директивам RoHS и WEEE.
Выбор по типу горелки и условиям работы
При подборе учитывают вид топлива, число точек воспламенения (один или два высоковольтных вывода), условия монтажа и температурный диапазон. Для газовых горелок чаще применяются версии с одним выходом (1P), для двухэлектродных систем — двухвыводные модификации. Важно сопоставить параметры трансформатора с требованиями блока управления горелкой.
Технические параметры и совместимость
Ниже приведены ориентиры по популярным типам серии EBI. Конкретные характеристики уточняйте по паспорту артикула.
| Тип/серия | Питание | Выходное напряжение | Выводы HV | Область применения |
|---|---|---|---|---|

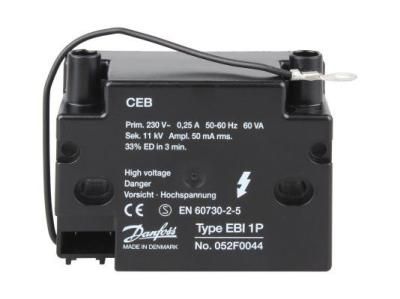

| EBI 1P | 230 В, 50/60 Гц (есть 120 V версии) | до 12–15 кВ | 1 | Газовые котлы, однополюсный розжиг |

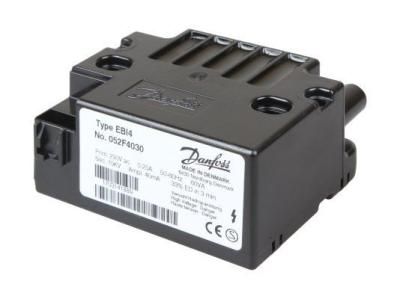

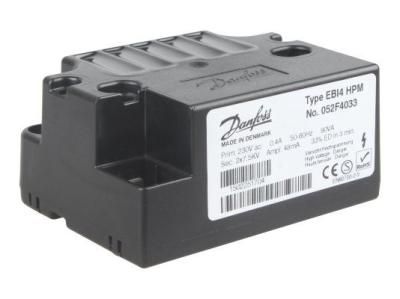

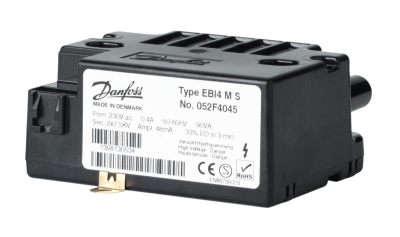

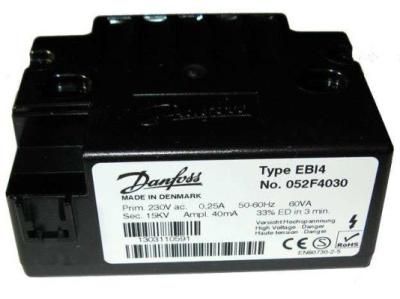

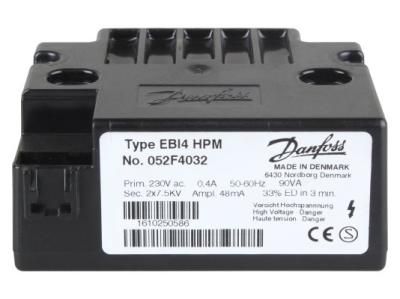

| EBI 4 | 230 В, 50/60 Гц | до 12–15 кВ | 2 | Газовые и дизельные горелки с двумя электродами |

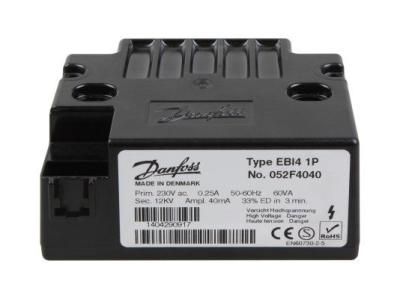

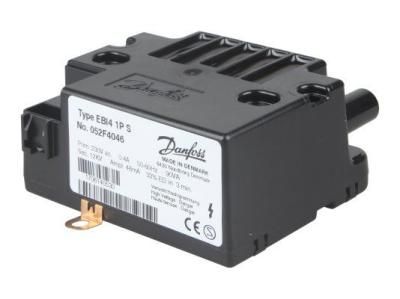

| EBI 4 1P | 230 В, 50/60 Гц | до 12–15 кВ | 1 | Коммерческие горелки, повышенная совместимость |
Типичный ток поджига составляет 30–40 мА. Подключение выполняется через разъем питания и высоковольтные кабели с соответствующей изоляцией; соблюдайте полярность и рекомендации производителя горелки.
Как подобрать артикул

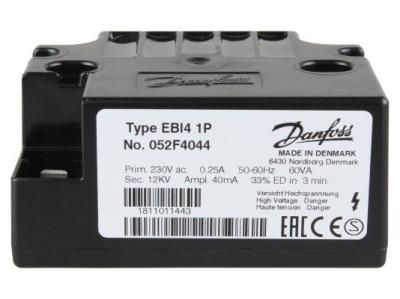

В линейке встречаются позиции с артикулами 052F4044, 052F0040, 052F4030, 052F4031, 052F0030 и др. Обозначение 1P указывает на один высоковольтный вывод. Перед заказом соотнесите код с техническими требованиями вашей горелки и блока управления.
- Тип топлива и конструкция горелки (газовая или жидкотопливная)
- Количество высоковольтных выводов (1P или 2)
- Напряжение питания установки: 230 В или 120 V
- Способ монтажа и тип разъемов, длина и тип HV-кабеля
- Диапазон температур, режим работы (ED 33%), требования по ЭМС
Монтаж и эксплуатационные советы
Высоковольтные провода прокладывайте коротко и вдали от сигнальных линий, обеспечьте надежное заземление корпуса горелки. Соблюдайте зазор и чистоту электродов, контролируйте состояние кабелей и разъемов. При признаках нестабильной искры проверьте совместимость по артикулу и режиму работы, затем тестируйте трансформатор в составе системы. Для покупки выберите нужную модификацию в каталоге, уточните наличие и условия доставки.
