Трансформаторы розжига Dungs DEZ применяются в газовых и жидкотопливных горелках для формирования устойчивой искры и запуска котельного оборудования. Это компактные и эффективные узлы, повышающие сетевое напряжение до значений, необходимых для воспламенения топливной смеси в бытовых и промышленных установках.
Трансформаторы розжига Dungs DEZ: назначение и применение
Устройства используются в системах отопления, водонагревателях и модульных горелках. За счет генерации кратковременных высоковольтных импульсов трансформатор розжига обеспечивает быстрый старт горелки и стабильность работы запального узла. Модели серии подходят для совместной работы с современными контроллерами розжига и системами защиты.
Как выбрать модель для вашей горелки

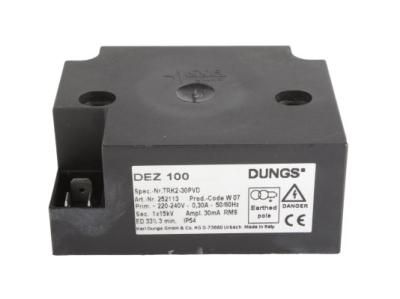

При подборе учитывайте напряжение питания 230 В, требуемое выходное напряжение поджига, количество электродов (один или два), тип разъемов, степень пылевлагозащиты и режим циклической работы. Для типовых горелок часто выбирают трансформатор поджига DEZ 100 (арт. 252113) благодаря сочетанию компактности, IP54 и удобных клемм 6,3 мм.
Ключевые характеристики и режим работы
Для серии характерны высоковольтные импульсы порядка 15 кВ при токе искрообразования до десятков миллиампер. Режим ED 33% указывает на допустимую продолжительность включения в цикле, что важно при частых запусках. Корпус с классом защиты IP54 рассчитан на работу в условиях запыленности и повышенной влажности.
| Параметр | Значение (DEZ 100, арт. 252113) |
|---|---|
| Входное питание | 220–240 В AC, 50/60 Гц |
| Потребляемый ток | до 0,3 А |
| Напряжение розжига | до 15 кВ |
| Ток искрообразования | до 30 мА |
| Режим работы (ED) | 33%, циклический |
| Степень защиты | IP54 |
| Подключение электродов | плоские клеммы 6,3 мм, 1–2 вывода |
Указанные параметры помогают оценить совместимость с конкретной горелкой: длина и тип проводов, зазор между электродами и требования контроллера розжига должны соответствовать паспорту оборудования.
Монтаж и подключение
Крепите трансформатор на жесткое основание, обеспечьте надежное заземление корпуса, прокладывайте высоковольтные провода кратчайшим путем и вдали от слаботочных линий. Следите за чистотой электродов и корректным зазором, а также за исправностью изоляции. Перед пуском проверяйте соответствие питающего напряжения и полярности соединений.
Совместимость и типовые обозначения
DEZ 100 (252113) подходит для широкого спектра газовых и жидкотопливных горелок. При замене ориентируйтесь на артикул, количество выходов на электроды, разъемы и требования по IP. Использование оригинальных компонентов обеспечивает корректную работу цепи поджига и минимизирует риск отказов.
Когда требуется замена
На необходимость замены узла указывают признаки, связанные с ухудшением качества искры и перегрузкой цепи розжига:
- нестабильный или отсутствующий искровой разряд;
- следы оплавления, трещины на корпусе, пробой изоляции;
- посторонний запах нагретой изоляции, частые срабатывания защиты;
- долгий старт горелки и ошибки по розжигу в контроллере.
Для покупки выберите модель по артикулу и характеристикам, уточните наличие и условия доставки. Консультация специалиста поможет соотнести параметры трансформатора с требованиями вашей горелки и обеспечить безопасный запуск оборудования.
