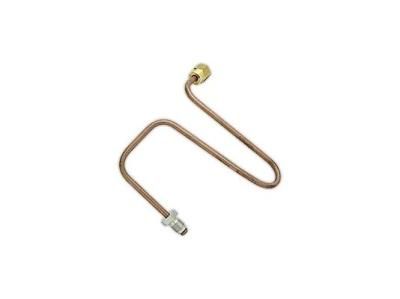

Медные топливные трубки клапанов горелок — расходные элементы, которые напрямую влияют на стабильность подачи топлива и ресурс всей горелочной системы. Если котёл начал работать с перебоями или при диагностике выявлена утечка в топливном контуре, причина нередко кроется именно в износе или повреждении этого компонента.
Что нужно знать перед выбором медной топливной трубки для клапана горелки
Медь — традиционный материал для топливных магистралей жидкотопливных горелок. Она устойчива к коррозии при контакте с дизельным топливом, выдерживает рабочее давление в системе и сохраняет геометрию при температурных циклах. Тем не менее при выборе конкретного изделия важно ориентироваться не только на материал, но и на точные геометрические параметры и тип резьбового соединения.
Прежде всего следует уточнить модель горелки. Производители задают конкретные размеры трубопровода: длину, наружный и внутренний диаметр, а также стандарт резьбы на штуцерах — чаще всего встречается G1/8. Несоответствие хотя бы одного параметра приведёт к невозможности монтажа или к негерметичному соединению.
Помимо геометрии, стоит обратить внимание на назначение конкретной трубки внутри топливного тракта. Одни изделия соединяют электромагнитный клапан с насосом, другие идут от клапана к форсунке. Эти позиции не взаимозаменяемы, хотя внешне могут выглядеть похоже.
Технические параметры: на что ориентироваться
Ниже приведена сводная таблица с ключевыми характеристиками, на которые следует обращать внимание при подборе трубки топливного клапана горелки.
| Параметр | Типичные значения | Примечание |
|---|---|---|
| Материал | Медь | Коррозиестойкая, совместима с дизельным топливом |
| Наружный диаметр | 4 мм, 6 мм, 8 мм | Зависит от модели горелки |
| Внутренний диаметр | 2 мм, 4 мм | Определяет пропускную способность |
| Длина | от 200 мм до 1500 мм | Уточняется по схеме конкретной горелки |
| Тип резьбы | G1/8, G1/4 | Наиболее распространён G1/8 |
| Рабочее давление | до 25 бар | Для жидкотопливных горелок |
При наличии старой трубки рекомендуется замерить её перед заказом: длина, диаметр и резьбовой стандарт — три параметра, которые однозначно определяют нужную позицию каталога.
Совместимость и применение
Медные топливные трубки применяются в жидкотопливных горелках различных производителей — как европейских, так и азиатских. В зависимости от конструкции горелки трубки могут отличаться по длине и конфигурации изгибов. Одни модели используют прямые трубопроводы, другие — с заводскими изгибами под конкретную компоновку агрегата.
Для горелок с клапанами под форсунку применяются, как правило, трубки с меньшим наружным диаметром — 4 или 6 мм. Для магистралей с более высоким расходом топлива используются изделия диаметром 8 мм и выше.
На что обратить внимание при покупке
- Уточните артикул трубки по паспорту горелки или сервисной документации — это исключит ошибку при подборе.
- Проверьте наружный и внутренний диаметры, а также общую длину изделия.
- Убедитесь в соответствии типа резьбы на штуцерах — G1/8 и G1/4 внешне схожи, но не взаимозаменяемы.
- При замене трубки клапана горелки рекомендуется одновременно проверить состояние уплотнительных шайб на штуцерах — они меняются в паре с трубкой.
- Оригинальные запчасти восстанавливают заводские характеристики топливного тракта и продлевают межсервисный интервал.
Приобретение медной трубки топливного клапана горелки по точному артикулу позволяет избежать повторного демонтажа оборудования и лишних затрат на сервис. В каталоге представлены позиции для горелок различных конструктивных серий — с указанием артикула, диаметра, длины и типа резьбы, что упрощает подбор нужного элемента без обращения к специалисту.
