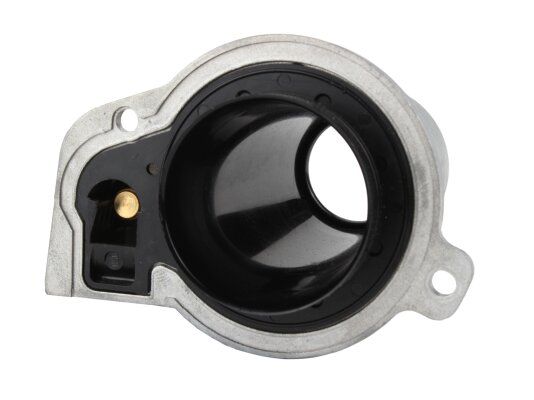

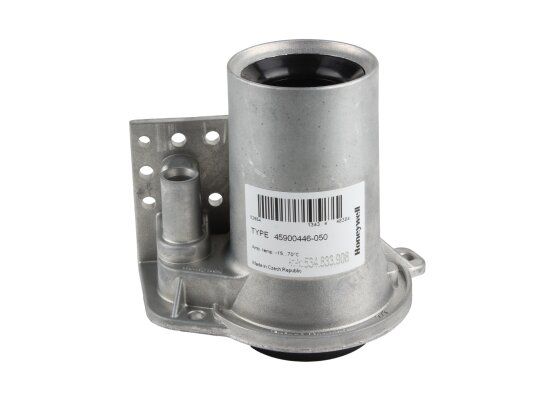

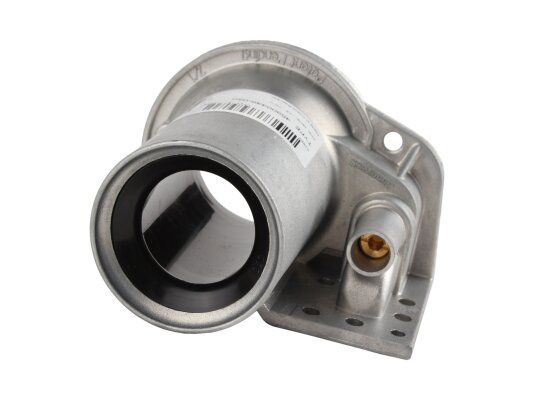

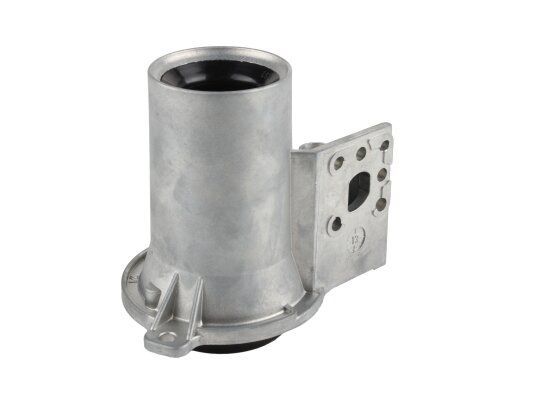

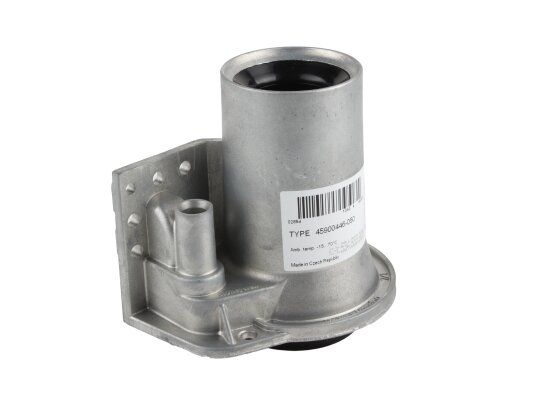

Труба вентури Honeywell 45900446-050

Труба вентури Honeywell 45900446-050

Труба Вентури Honeywell 45900446-050 предназначена для установки в конденсационные котлы с теплообменниками моделей Giannoni TRIO и DUO, а также TRIO 200 и DUO 100. Она используется в сочетании с газовыми регуляторами VK41.5V/VK81.5V и вентилятором DC для формирования системы CVI-vf, которая позволяет плавно регулировать и запускать устройства с предварительным смешиванием газовоздушной смеси.

Особенности

Это устройство предназначено для смешивания газа и воздуха с фиксированным соотношением, при этом оно эффективно работает при снижении нагрузки котла до 20% от максимальной мощности. Система с вентиляторами и клапанами обеспечивает поддержание пропорции газа и воздуха на уровне 1:1. Изменяя скорость вентилятора, можно плавно регулировать мощность устройства. Давление в системе поддерживается регулирующим клапаном на уровне давления окружающей среды, а отрицательное давление внутри трубы способствует втягиванию газа.

Монтаж

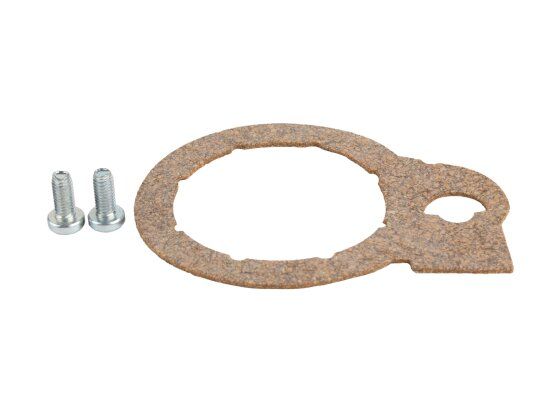

Монтаж трубы Вентури возможен в разных положениях на вентилятор DC с использованием самонарезающих винтов, которые входят в комплект. Для герметизации применяются прокладки, включенные в базовую комплектацию. Установка возможна как горизонтально, так и вертикально. Для торцевого крепления предусмотрены винты М4 и каучуковая прокладка, а для боковой установки используются винты М5 и уплотнительное кольцо. Дроссельный винт позволяет регулировать соотношение газ-воздух.
