Жидкотопливные клапаны Baltur применяются для надежного управления подачей дизельного топлива, керосина и легкого мазута в горелках и теплогенераторах. Эти электромагнитные устройства быстро открывают или перекрывают поток по команде автоматики, поддерживая стабильное и безопасное горение.
Жидкотопливные клапаны Baltur: назначение и применение
Клапан устанавливают в линию питания горелки, как правило, после топливного фильтра и насоса. Он выполняет запорную функцию при пуске, останове и нештатных ситуациях, включая обесточивание. Оборудование востребовано в котельных, производственных тепловых установках, вентиляционных агрегатах с подогревом и в сервисе горелочного оборудования.
Как работает электромагнитный жидкотопливный клапан
В закрытом состоянии плунжер прижат к седлу пружиной. При подаче питания на катушку возникает магнитное поле, плунжер поднимается, и топливо проходит через проходное сечение. Конструкция рассчитана на вязкие среды, герметичность достигается благодаря точной обработке седла и стойким уплотнениям. При пропадании напряжения клапан мгновенно закрывается.
Критерии выбора и совместимость с горелками
Подбирая жидкотопливный клапан, учитывайте тип топлива, требуемую пропускную способность, максимально допустимое давление в линии, диаметр резьбовых присоединений, тип питания катушки (чаще 220 В AC) и степень защиты корпуса. Для современных автоматик важны время срабатывания и способность уверенно работать при перепадах напряжения. Артикул и серия (например, VE 131IV) помогают сопоставить узел с инструкцией конкретной горелки.
Монтаж и эксплуатационные условия
Монтаж выполняет квалифицированный персонал с соблюдением направления потока, ориентации катушки и требований по герметизации резьб. Перед клапаном устанавливают фильтр тонкой очистки, кабели катушки прокладывают с учетом повышенной температуры вблизи горелки. Допустимые диапазоны окружающей температуры и вязкости топлива указываются в паспорте; распространены значения от отрицательных температур до 90 °C и степень защиты корпуса до IP65.
Типовые характеристики и модели
Ниже приведены ориентировочные параметры популярных исполнений, применяемых в дизельных горелках и промышленных системах.
| Модель | Присоединение | Питание катушки | Макс. давление | Рабочая среда | Особенности |
|---|---|---|---|---|---|
| VE 131IV | G 3/8 – G 1/2 | 220–230 В AC | до 20 бар | Дизель, керосин | Быстрое отсечение, IP65 |
| VE 131 IV 220В | G 1/2 | 220 В AC | до 20 бар | Легкий мазут | Стабильная работа при перепадах сети |

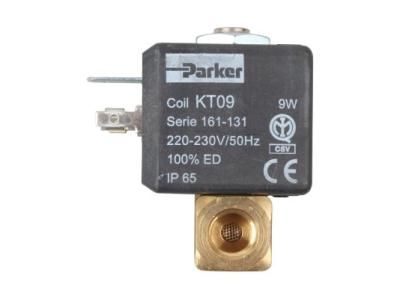

| VE 131IV KT09 | G 3/8 | 220 В AC | до 16 бар | Дизтопливо | Компактная катушка, быстрое срабатывание |

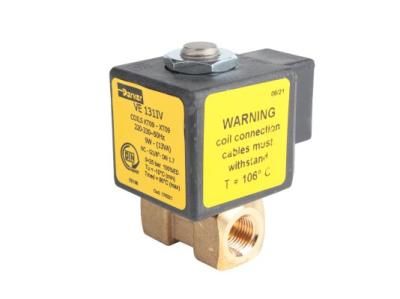

| VE 131IV XT09 | G 1/2 | 220 В AC | до 16 бар | Дизель | Герметичные уплотнения для интенсивной эксплуатации |
Частые вопросы при покупке
Этот раздел поможет быстро сопоставить требования проекта с характеристиками изделия и оформить заказ без ошибок.
- Где ставить клапан в схеме? После фильтра и перед форсункой/горелочным устройством.
- Какое топливо поддерживается? Дизельное, керосин, легкий мазут при соблюдении вязкости и чистоты.
- Как определить размер? По резьбе на трубопроводе и требуемому расходу топлива.
- Что происходит при отключении питания? Клапан закрывается, перекрывая подачу.
- Можно ли монтировать вертикально? Допускается при соблюдении стрелки потока и требований паспорта.
- На что смотреть в паспорте? Давление, температура, класс защиты, тип катушки и артикул.
Чтобы купить жидкотопливный клапан, сопоставьте модель с документацией горелки, проверьте электрические параметры катушки и условия эксплуатации. Указание серии, напряжения 220 В и резьбового присоединения ускорит подбор, расчет цены и поставку из наличия.
