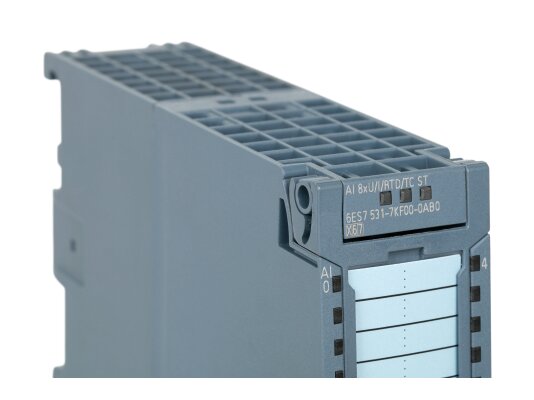

Модуль аналогового ввода Siemens, 6ES7531-7KF00-0AB0

Модуль аналогового ввода Siemens 6ES7531-7KF00-0AB0

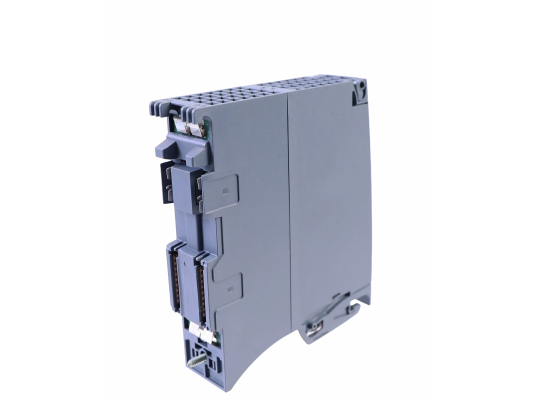

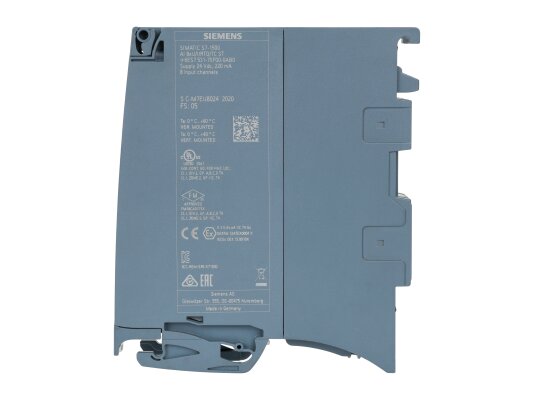

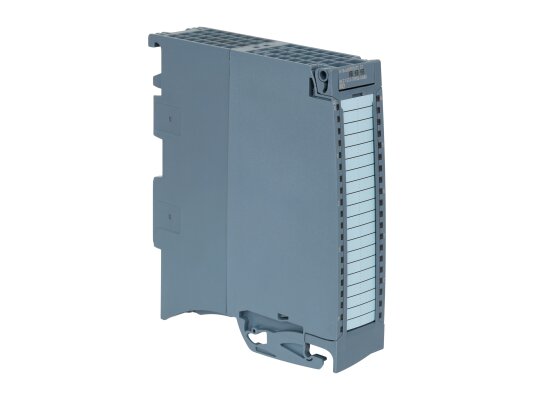

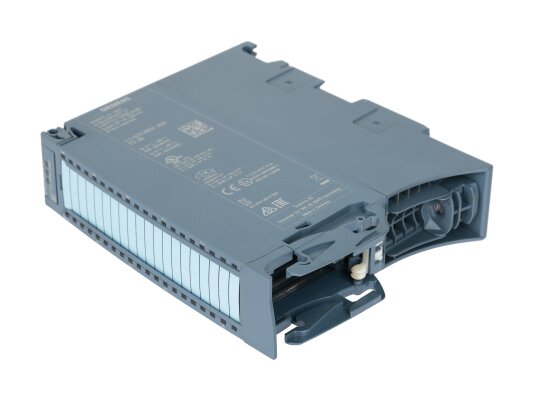

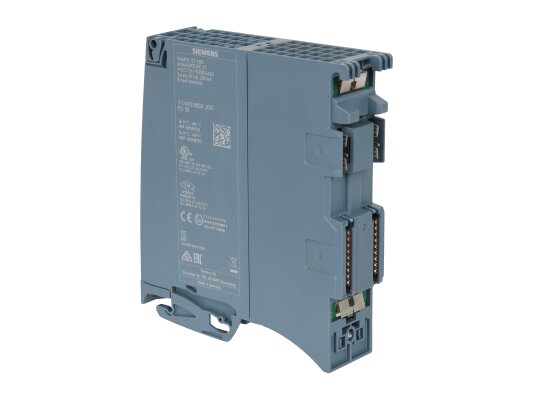

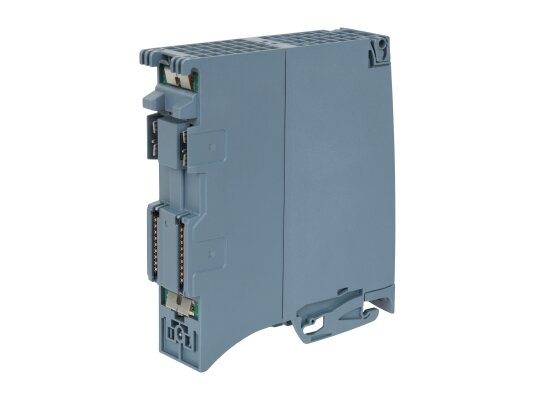

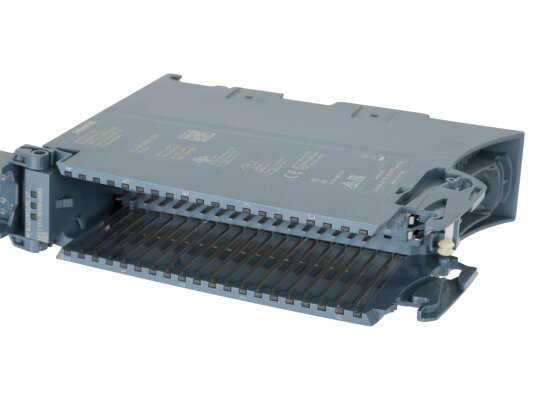

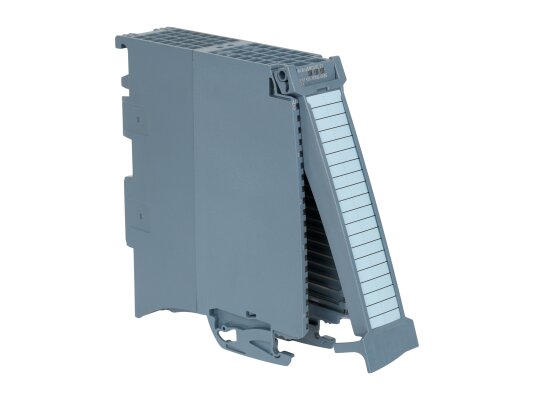

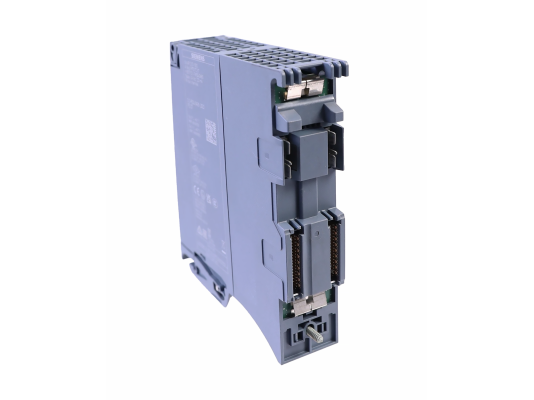

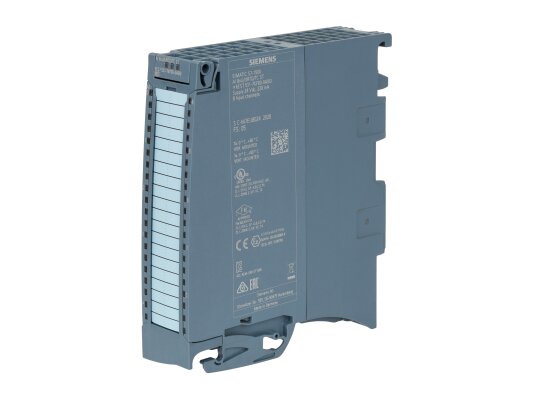

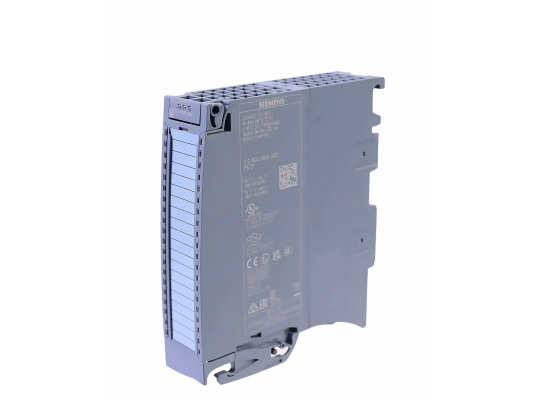

Модуль аналогового ввода Siemens SM 531 AI 8xU/I/RTD/TC ST, артикул 6ES7531-7KF00-0AB0, предназначен для аналогового ввода сигналов. Он используется в системах промышленной автоматизации и технологических процессах, входит в линейку устройств для станций Simatic S7-1500. Модуль обладает 16-битным разрешением и точностью 0,3%. Имеет 8 параметрируемых каналов, четыре из которых предназначены для измерения RTD.

Питание модуля осуществляется от источника 24 В постоянного тока. Потребление составляет до 240 мА при 24-вольтовом напряжении. Максимальный выходной ток на канал составляет 20 мА, кратковременно до 47 мА. Пределы разрушения по напряжению составляют 28,8 В, по току – 40 мА. Измерительный ток для датчиков сопротивления составляет 1,25 мА для диапазонов 150-600 Ом (Pt100/200, Ni100) или 0,625 мА для Pt500/1000, Ni1000, LG-Ni1000, а также 0,472 мА для PTC. Количество аналоговых входов – 8, с разрешением 16 бит. Модуль оснащен защитой от обратной полярности и короткого замыкания. Степень защиты корпуса – IP00. Стабильная работа обеспечивается в диапазоне температур окружающей среды от -25 до +60 °C. Версия аппаратного обеспечения – HW FS04, микропрограмма – V2.0.0 с возможностью обновления. Модуль аналогового ввода Siemens Simatic S7-1500 осуществляет диагностику и аппаратные прерывания. Вес модуля составляет 0,31 кг, габариты – 12,9x3,5x14,7 см. Электрическая мощность – 2,7 Вт. Интерфейс связи – Backplane Bus. Тип размещения – локальный.
