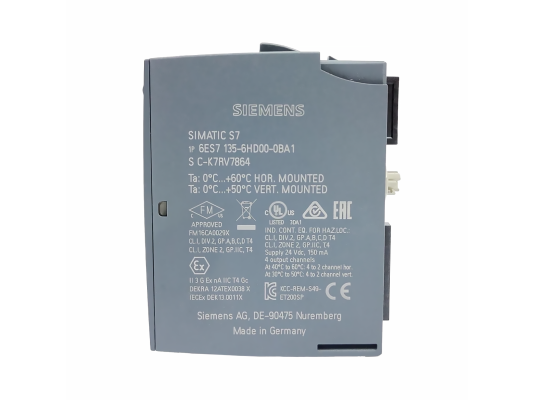

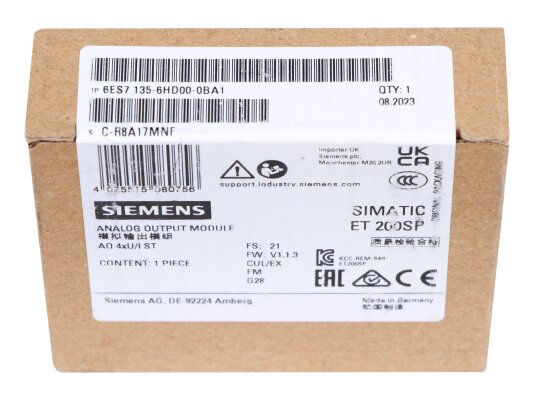

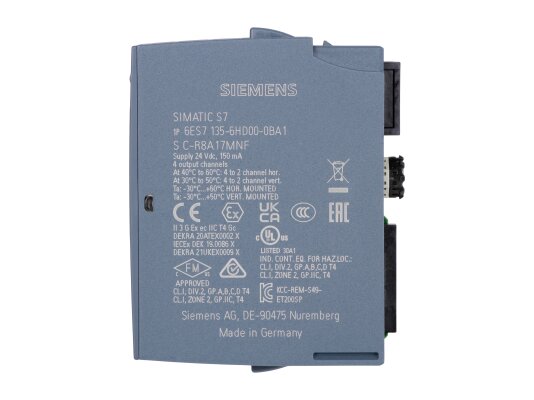

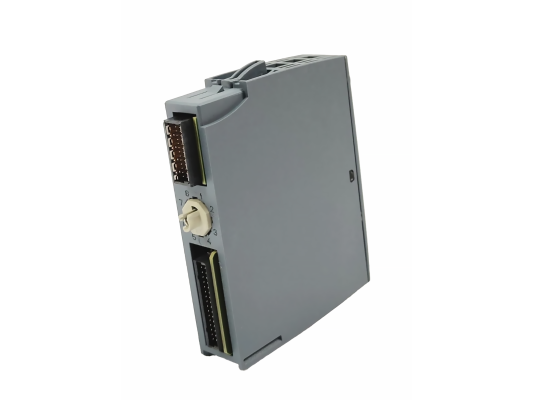

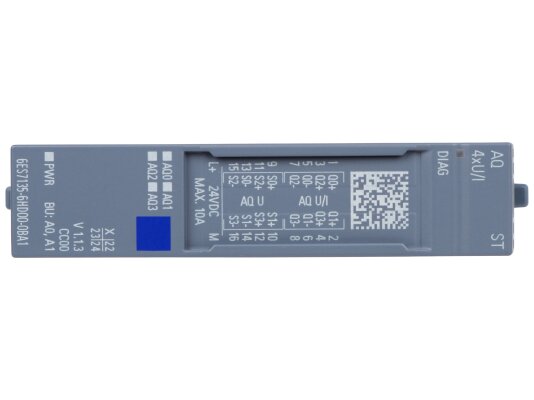

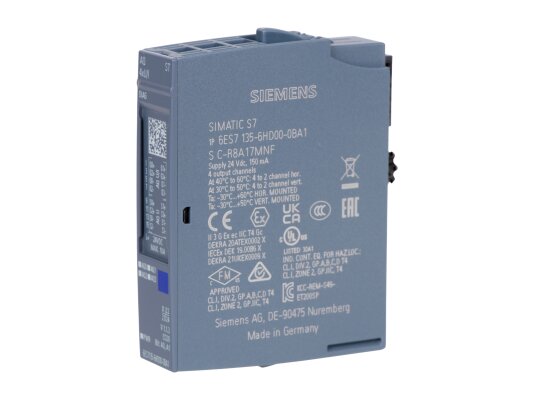

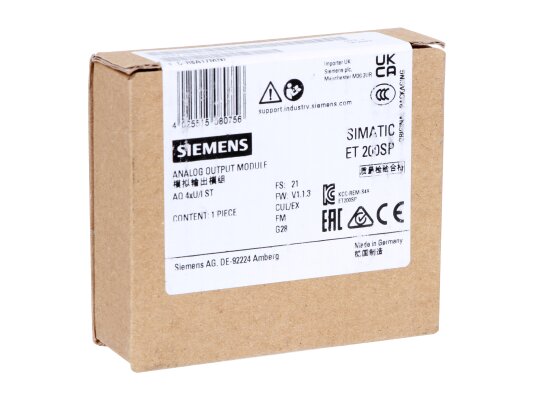

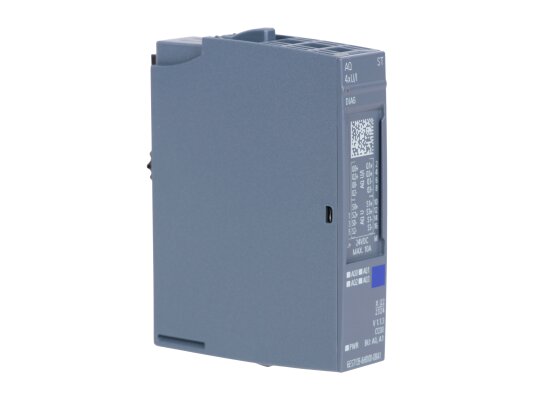

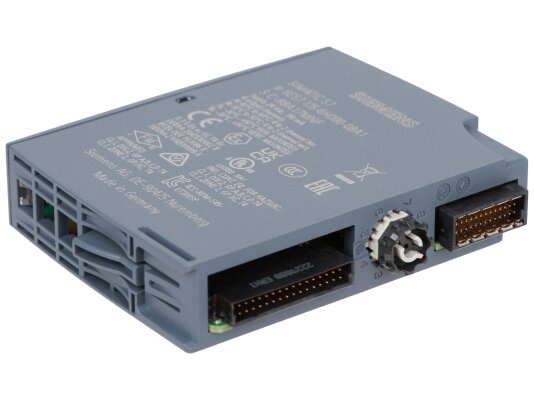

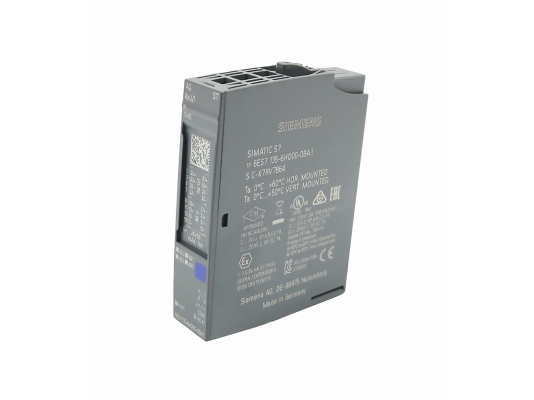

Модуль аналогового вывода Siemens, 6ES7135-6HD00-0BA1

Модуль аналогового вывода Siemens 6ES7135-6HD00-0BA1

Модуль аналогового вывода Siemens, артикул производителя 6ES7135-6HD00-0BA1, предназначен для интеграции в базовые станции Simatic ET 200SP. Питание модуля осуществляется напряжением 24 В постоянного тока. Потребляемая мощность составляет максимум 150 мА. Адресная область модуля — 8 байт, из которых 1 байт используется для данных о качестве. Модуль оснащен 4 аналоговыми выходами. Максимальный выходной ток при коротком замыкании — 45 мА. Для конфигурирования используется программное обеспечение STEP 7 TIA-Portal. Модуль совместим с модулями базового уровня A0, A1 (ЦК CC00). Разрешение на канал — максимум 16 бит (со знаком, с диапазоном перегрузки). Поддерживается функция диагностики модуля. Степень защиты от пыли и влаги — IP20. Обеспечивается гальваническое разделение внешних и внутренних цепей. Кодировка автоматическая с механическим элементом типа А. При горизонтальном монтаже на стене модуль функционирует в диапазоне температур от -20 до +60 °C. При вертикальном настенном расположении допустимый диапазон температур составляет от -20 до +50 °C. Вес модуля — 0.031 кг, габариты — 5.8x1.5x7.3 см. Электрическая мощность — 1,5 Вт. Тип сигнала — аналоговый, тип модуля — модуль вывода. Количество каналов — 4. Напряжение питания — 24 DC. Тип размещения — удаленный.
