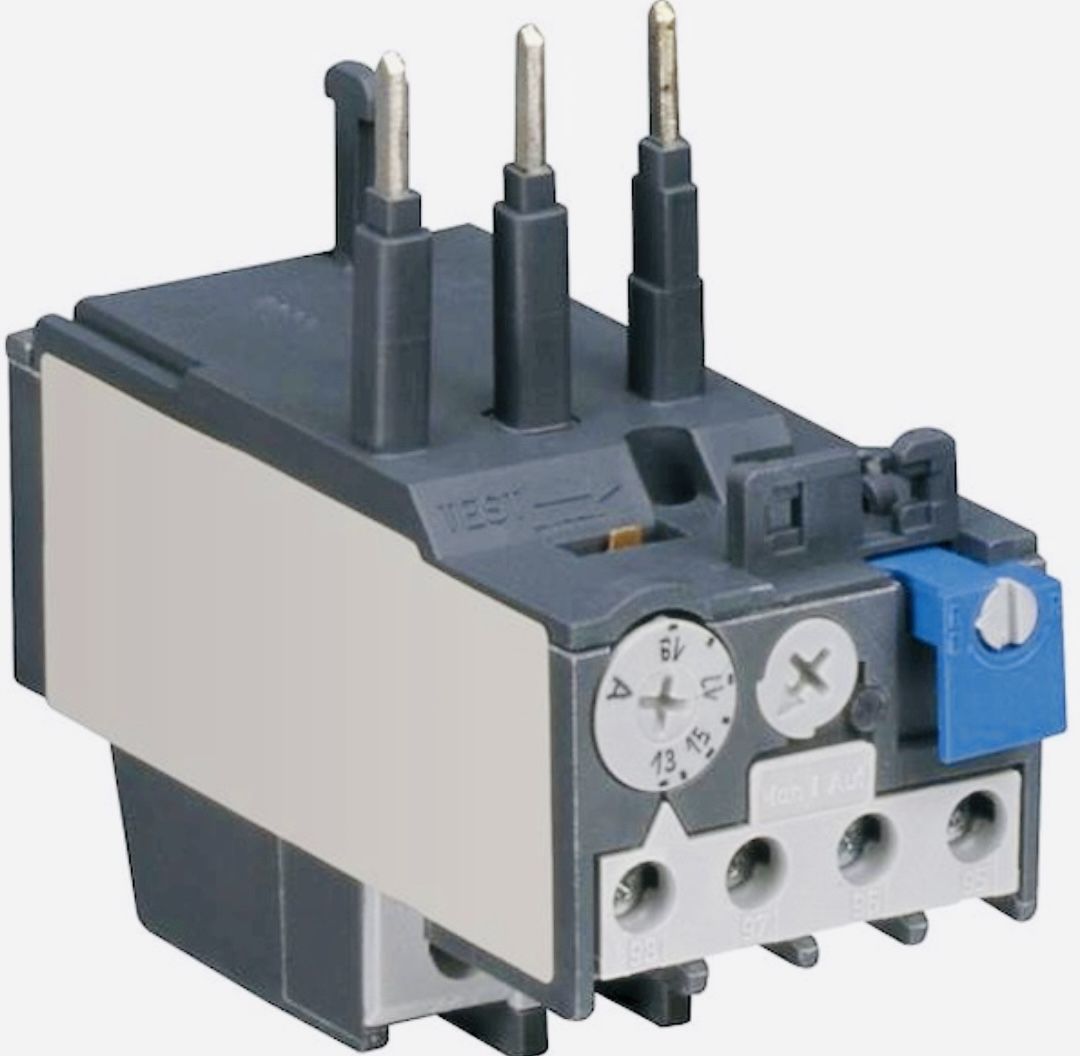

Тепловое реле ABB TA25DU-1.0

Тепловое реле перегрузки ABB TA25DU-1.0 представляет собой электромеханическое устройство защиты главной цепи с диапазоном регулировки тока срабатывания от 0,63 до 1,0 А и классом отключения 10А. Номинальное напряжение главной цепи составляет 690 В переменного тока и 440 В постоянного тока, вспомогательной цепи — 500 В АС / 440 В ПП. Устройство имеет трёхполюсное исполнение (3P), контактную группу 1НО+1НЗ с возможностью выбора ручного или автоматического сброса, функцию температурной компенсации, защиту от обрыва фазы согласно IEC/EN 60947-4-1, а также функции STOP и TEST с индикацией срабатывания на передней панели. Габаритные размеры корпуса составляют 44×80×94 мм (ширина×высота×глубина), масса — 0,15 кг, степень защиты — IP20 (корпус) и IP10 (клеммы главной цепи). Рабочий температурный диапазон составляет от -25 до +55 °С с температурной компенсацией, хранение допускается при температуре от -40 до +70 °С, максимальная высота установки — 2000 м. Пропускная способность клемм главной цепи — 0,75...4 мм² (жёсткий/гибкий провод), вспомогательной цепи — 0,75...4 мм² (жёсткий) и 0,75...2,5 мм² (гибкий), рекомендуемый тип плавкой вставки для защиты цепи управления — 4 А gG или 2 А aM.
