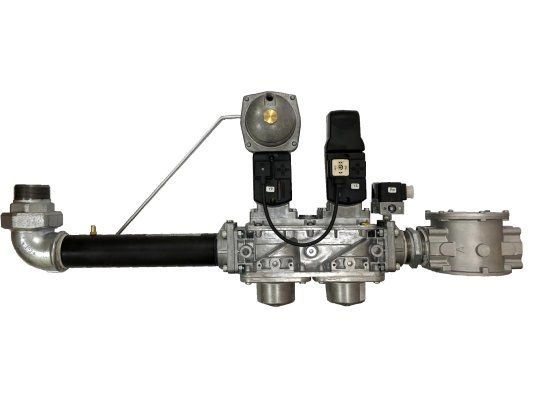

Газовая рампа Baltur MM20.503 C120S R2

Газовая рампа Balturмм20.503 C120S R2 19990584

Газовая рампа Baltur MM20.503 C120S R2 предназначена для автоматизации подачи газа и обеспечения безопасной работы газовых установок. Она подходит как для сжиженного, так и для природного газа, обеспечивая стабильную работу при одноступенчатом режиме. Конструкция устройства объединяет несколько функций: регулирование давления, контроль расхода газа, герметичность перекрытия газопровода, а также контроль состояния клапанов.

Описание устройства

• Газовая арматура состоит из комбинированного устройства с фильтром, регулятором давления и реле минимального давления. В процессе эксплуатации все клапаны остаются открытыми.
• Клапаны безопасности работают независимо друг от друга, медленно открываясь при подаче питания. На входе газ очищается фильтром для предотвращения утечек.
• Первый клапан обеспечивает запирание потока газа, второй регулирует давление. Клапаны закрываются при пропадании напряжения.
• Реле минимального давления контролирует достаточность давления газа, а реле герметичности сигнализирует о разгерметизации системы.

Технические характеристики

• Рабочее напряжение: 196-253 В;
• Диапазон давления на входе: 200-500 мбар;
• Диапазон настройки выходного давления: 15-120 мбар;
• Рабочие температуры: от -10C до +60C.

Монтаж и обслуживание

Рампа устанавливается на горелку с учетом направления потока газа. Используется антивибрационная вставка BTGA, которая повышает долговечность системы. Регулярное обслуживание включает чистку фильтра, а также его замену при сильном падении давления.
