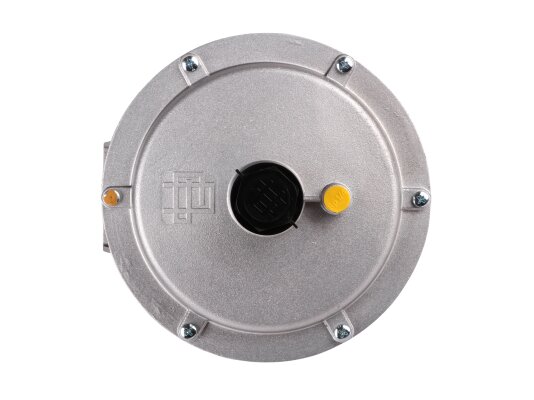

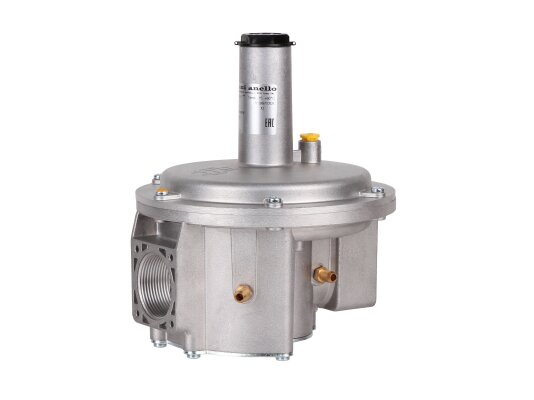

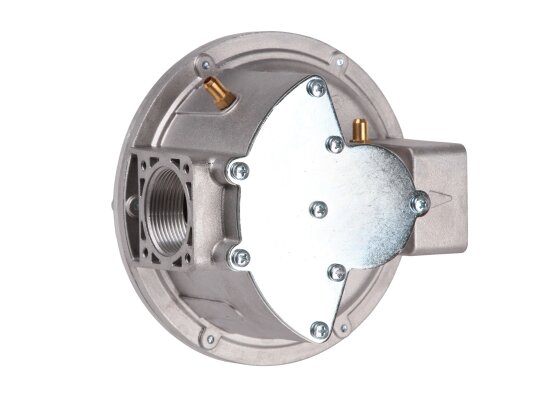

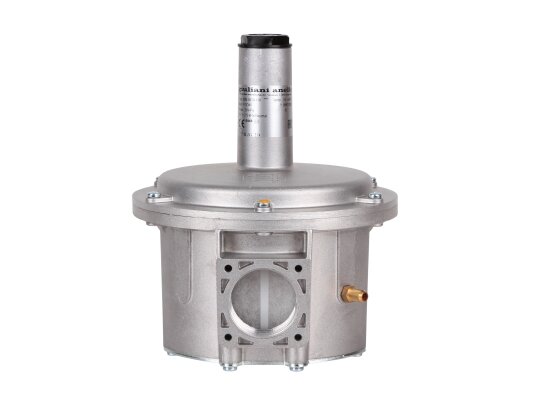

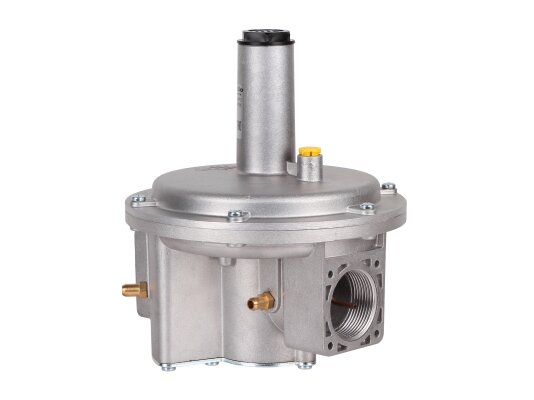

Регулятор давления газа Giuliani Anello FGD40

Регулятор давления газа Giuliani Anello FGD40

Регулятор давления газа Giuliani Anello FGD40, артикул производителя 009.0024.101, предназначен для оснащения промышленного газового оборудования с давлением до 0,2 бар. Он обеспечивает точное регулирование и стабильные параметры выходного давления независимо от изменений в газовой магистрали. Конструкция регулятора включает литой алюминиевый корпус со съемной крышкой, под которой находится винт регулировки давления. Внутренние детали изготовлены из алюминия, стали, латуни и NBR-каучука. На входе установлен обслуживаемый газовый фильтр для защиты мембран и уплотнений от засорения. Регулятор оснащен штуцерами для замеров давления. Компенсационная мембрана стабилизирует входное давление, рабочая мембрана поддерживает выходное давление согласно настройкам, а предохранительная мембрана обеспечивает герметичность газовой линии. В случае повреждения рабочей мембраны утечка не превышает 70 дм³/ч. Предохранительная мембрана исключает необходимость установки патрубка для отведения газа.

Регулятор оснащен нейтральной пружиной с рабочим диапазоном выходного давления (P2) от 10 до 25 мбар. Допустимое входное давление газа составляет от P2 + 5 мбар до 200 мбар. Максимальное избыточное давление составляет 200 мбар. Регулятор соответствует европейскому стандарту EN 88-1, класс А, группа 2. Монтаж осуществляется в газовую линию с помощью резьбы Rp 1 1/2". Механическая прочность соответствует нормам EN 13611. Эксплуатация возможна в условиях внешних температур от -15 до +60 °C. Регулятор предназначен для монтажа с горизонтальным размещением мембраны.

Для обслуживания требуется только очистка фильтра с одновременной заменой прокладки крышки фильтра. Замена мембран проводится согласно рекомендациям производителя. Регулятор устанавливается только на горизонтальной газовой линии. Для фиксации на газопроводе используются резьбовые фланцы. Стрелка на корпусе должна совпадать с направлением потока газа. Задание выходных параметров давления осуществляется вращением регулировочного винта: поворот по часовой стрелке повышает давление, против часовой стрелки – понижает. Для доступа к настройкам необходимо снять крышку. Все операции по монтажу и регулировке должны выполняться квалифицированным персоналом.

Вес регулятора составляет 2 кг, габариты – 19.4x17.8x22.7 см. Тип соединения – Rp 1 1/2". Максимальное давление газа на входе – 200 мбар. Рабочая температура окружающей среды – от -15 до 60 °C.
