Модуль ввода Omron CJ1W-AD081-V1

Модуль ввода Omron CJ1W-AD081-V1

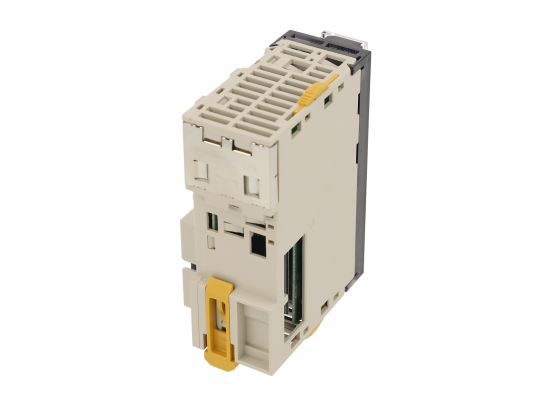

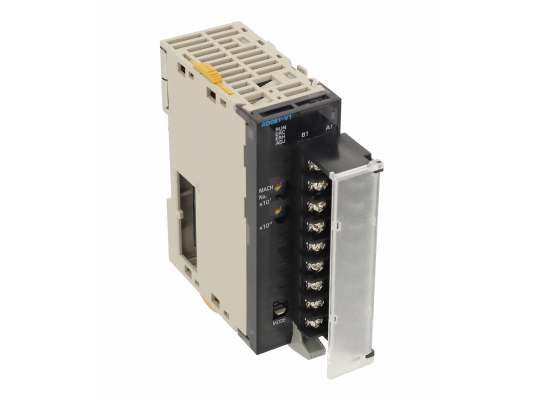

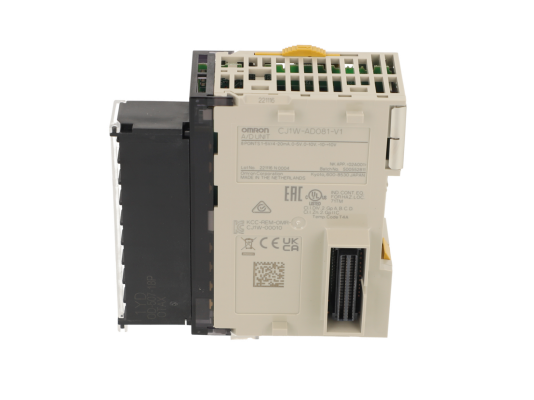

Модуль ввода Omron CJ1W-AD081-V1, артикул производителя 150523, предназначен для интеграции в промышленные системы автоматизации серии CJ. Он обеспечивает приём аналоговых сигналов с сенсоров и их преобразование в цифровой формат для центрального процессора программируемого логического контроллера (ПЛК). Модуль поддерживает преобразование аналоговых сигналов в цифровые для контроллеров Omron Sysmac серии CJ. Рабочее напряжение составляет 24 Вольт постоянного тока. Поддерживаются различные диапазоны аналоговых сигналов, включая напряжение (-10-10 В, 0-10 В, 0-5 В, 1-5 В) и ток (4-20 мА). Настройка диапазонов выполняется с помощью переключателей и перемычек на устройстве. Энергопотребление модуля составляет 420 мА, а электрическая мощность – 2,6 Вт. Влияние на время цикла центрального процессора составляет 0,2 мс. Модуль имеет 8 аналоговых каналов и общее количество входов/выходов – 8. Интегрированный переключатель режимов работы расположен на передней панели. Подключение осуществляется через 18-контактный съёмный клеммный блок с винтовыми зажимами. Степень защиты корпуса от проникновения пыли и влаги – IP20. Дополнительные возможности включают фильтрацию сигналов, функцию удержания пикового значения (peak-hold) и детектирование обрыва линии связи. Интерфейс связи – CJ I/O Bus. Тип размещения – локальный. Вес модуля составляет 0.14 кг, а габариты – 12.6x3.5x13 см.
